Z0S2自力式閥前壓力控制閥
| 產品信息 | |
| 產品型號：Z0S2 |  021-31261651 |
| 產品口徑：DN15-DN250 |  www.wssso.cn |
| 產品壓力：PN16、PN40 |  961134865@qq.com |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、自力式閥前壓力控制閥概述
ZOS2自力式閥前壓力控制閥(閥前壓力控制)，由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥前壓力控制，當閥前壓力升高時，控制閥開啟。
二、自力式閥前壓力控制閥參數表
| 公稱通徑：DN15-DN250 | 公稱壓力：1.6MPa、4.0MPa |
| 設定值偏差：±8％ | 閥體材質：鑄鐵(HT200)、鑄鋼(ZG230-450)、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) |
| 閥芯材質：不銹鋼(硬密封)、不銹鋼鑲嵌橡膠圈(軟密封) | 壓力平衡：不銹鋼波紋管(DN15-DN125)、平衡膜片(DN150-DN250) |
三、執行器參數
| 有效面積(cm2) | 32(DN15-DN100) | 80 | 250 | 630 |
| 壓力設定范圍(MPa) | 1.0-1.6 | 0.1-0.6 | 0.015-0.25 | 0.005-0.035 |
| 0.3-1.2 | 0.05-0.25 | 0.01-0.06 | ||
| 保證壓力閥正常工作的MIN壓差△P | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允許上下膜室之間MAX壓差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜蓋：鋼板鍍鋅、膜片：EPDM或FKM夾纖維 | |||
| 控制管線、接頭 | 銅管或鋼管φ10×1(mm)、卡套式接頭：R1/4" | |||

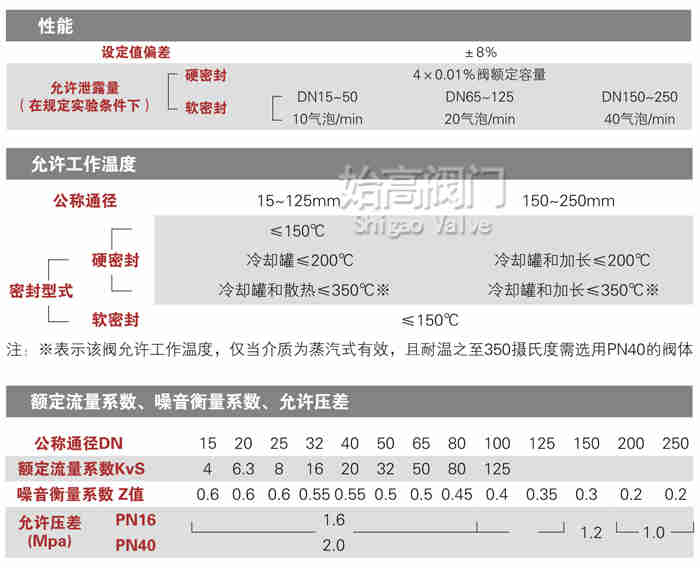

四、性能

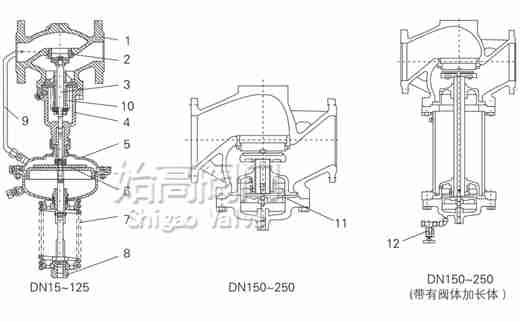

五、零件材質
| 1 | 閥體 | 2 | 閥座 | 3 | 閥軸 | 4 | 閥蓋 | 5 | 膜蓋 | 6 | 膜片 |
| 7 | 彈簧 | 8 | 調節螺母 | 9 | 導壓管 | 10 | 波紋管 | - | - | - | - |
六、工作原理
工藝介質的閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。同時P1通過控制管線輸入到執行器的上膜室內作用在頂盤上，產生的作用力于彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥前壓力P1增加時，P1作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯向離開閥座方向移動，直到頂盤的作用力與彈簧反作用力相平衡為止。此時，閥芯與閥座之間的流通面積變大，流阻變小，從而使P1降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是閥后壓力調節時的工作原理。當需要改變閥后壓力P1的設定值，可調整調節螺母。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自力式閥前壓力控制閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
