Z0S12自力式(閥后)壓力控制閥指揮器操作型
| 產品信息 | |
| 產品型號：Z0S12 |  021-31261651 |
| 產品口徑：DN15-DN250 |  www.wssso.cn |
| 產品壓力：1.6MPa-4.0MPa |  961134865@qq.com |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、自力式(閥后)壓力控制閥概述
Z0S12自力式(閥后)壓力控制閥指揮器操作型，由控制閥門、執行器和一個設定的壓力的指揮器組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥后壓力控制，當閥后壓力升高時，控制閥關閉。
二、自力式(閥后)壓力控制閥參數表
| 公稱通徑：DN15-DN250 | 公稱壓力：1.6MPa、4.0MPa |
| 法蘭標準：ANSI、JIS、DIN、GB、JB | 閥體材質：鑄鐵(HT200)、鑄鋼(ZG230-450)、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) |
| 閥芯材質：不銹鋼(硬密封)、不銹鋼鑲嵌橡膠圈(軟密封) | 壓力平衡：不銹鋼波紋管(DN15-DN125)、平衡膜片(DN150-DN250) |
三、執行器參數
| 有效面積(cm2) | 250 |
| 壓力設定范圍(MPa) | 0.01-0.12、0.08-0.25、0.2-0.5、0.45-1、0.6-2.0 |
| 保證壓力閥正常工作的MIN壓差△P | DN15-DN125為0.08、DN125-250為0.1 |
| 允許上下膜室之間MAX壓差(MPa) | 0.4 |
| 材料 | 膜蓋：鋼板鍍鋅、膜片：EPDM或FKM夾纖維 |
| 控制管線、接頭 | 銅管或鋼管φ10×1(mm)、卡套式接頭：R1/4" |

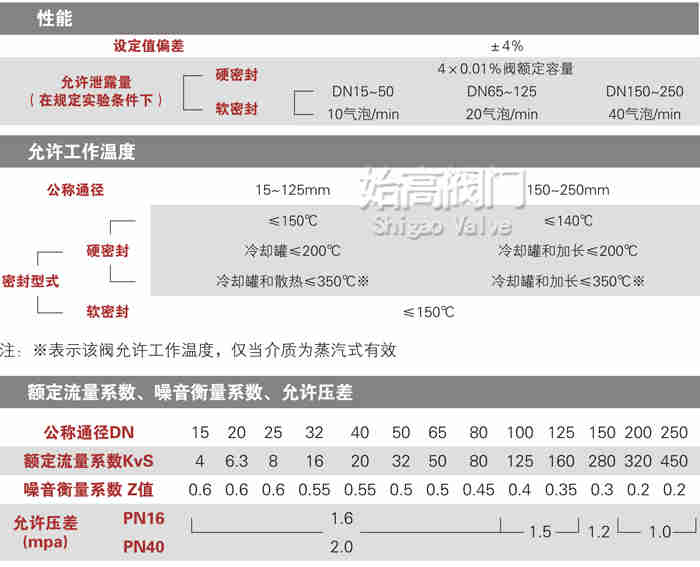

四、性能

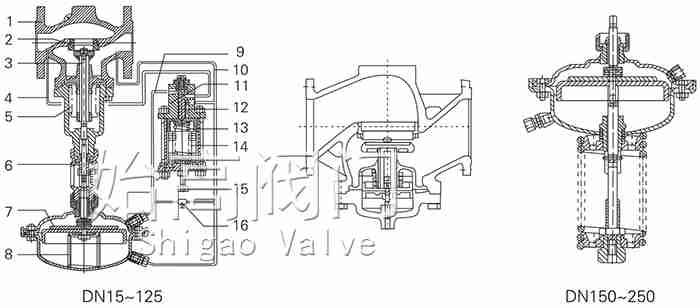

五、自力式(閥后)壓力控制閥零件材質
| 1 | 閥體 | 5 | 閥座 | 3 | 閥桿 | 4 | 閥前壓力P1導壓管 |
| 5 | 平衡波紋管 | 6 | 行程顯示件 | 7 | 膜片 | 8 | 彈簧 |
| 9 | 操作壓力Ps導壓管 | 10 | 閥后壓力P2導壓管 | 11 | 指揮器 | 12 | 指揮閥芯 |
| 13 | 彈簧 | 14 | 波紋管 | 15 | 調節螺釘 | 16 | 可調針閥 |
六、工作原理
工藝介質沿箭頭所指方向流經控制閥，借助于導壓管(4)將閥前壓力P1傳輸到指揮器，依賴于設定的調節閥螺釘(15)的調整，指揮器內產生一個相應的操作壓力Ps，閥后作用調壓閥，操作壓力Ps作用于執行機構上膜室，設定壓力(閥后壓)P2作用下膜室，并與指揮器反饋信號口相連。當設定壓力P2上升指揮器內彈簧(13)壓縮量加大，指揮器閥芯(12)向關閉方向(向下）移動,Ps之下降，這樣，執行機構下膜室內P2增大，上膜室內Ps減少，導致調節機構閥芯關閉方向移動，從而降低P2，直至恢復為原設定值。當P2下降時，作用方向與上述相反。當現場設定閥后(或閥前)壓力時，可通過調節螺釘(15)與針閥(16)來設定。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自力式(閥后)壓力控制閥指揮器操作型性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
