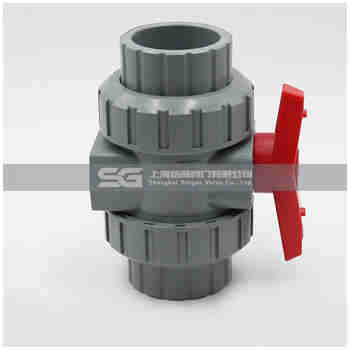

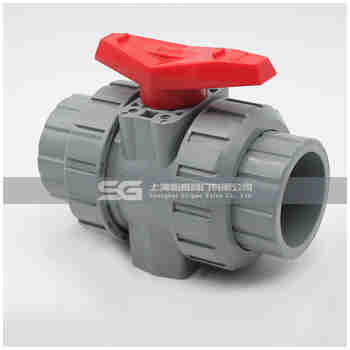

CPVC承插塑料球閥
| 產品信息 | |
| 產品型號：Q61F-10V |  021-31261651 |
| 產品口徑：DN15-DN100 |  www.wssso.cn |
| 產品壓力：1.0MPa |  961134865@qq.com |
| 產品材質：CPVC |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、CPVC承插塑料球閥概述
CPVC承插塑料球閥Q61F-10V適用于帶腐蝕性介質的輸送過程的截流，零件采用CPVC注塑件組裝成型，耐腐蝕性能優良。密封圈采用F4，耐腐蝕性能優越，延長使用壽命。
二、CPVC承插塑料球閥參數表
| 公稱通徑：DN15-DN100 | 公稱壓力：1.0MPa | 適用溫度：-20℃-95℃ |
| 適用介質：水、油、氣、酸堿物等 | 閥體材質：CPVC | 操作方式：手動、氣動、電動 |

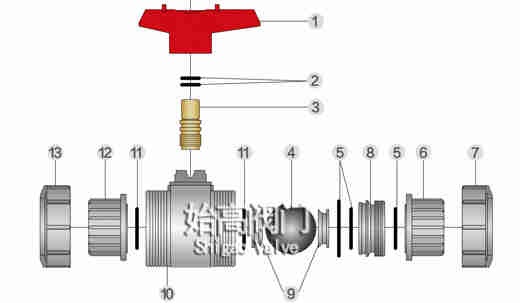

三、零件材質表
| 序號 | 名稱 | 材質 |
| 1 | 手柄 | 合金料 |
| 2 | 密封圈 | EPDM、FPM |
| 3 | 閥桿 | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | 球 | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | 密封圈 | EPDM |
| 6 | 螺紋接頭 | FRPP、PVDF、UPVC、CPVC、PPH |
| 7 | 螺帽 | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | 內塞 | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | 球密封 | PTFE |
| 10 | 閥體 | FRPP、PVDF、UPVC、CPVC、PPH |
| 11 | 密封圈 | EPDM、FPM |
| 12 | 螺紋接頭 | FRPP、PVDF、UPVC、CPVC、PPH |
| 13 | 螺帽 | FRPP、PVDF、UPVC、CPVC、PPH |
四、CPVC承插塑料球閥的特點
1、體重量輕容易安裝，耐磨損、容易拆卸，維護簡單易行，材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小。
2、具有極佳的強度和韌性，具有優良的耐化學腐蝕性能，阻燃性能為自熄性，低熱傳導性能，為鋼材的1/200。
3、優異的耐老化和抗紫外線性能，正常使用情況下比一般閥門的壽命要延長很多。

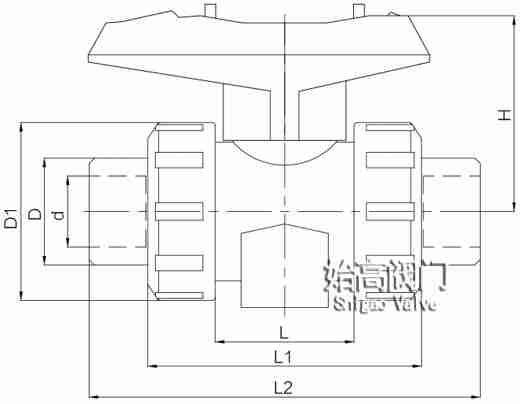

五、CPVC承插塑料球閥尺寸表
| DN | d | D | D1 | L | L1 | L2 | H | 重量KG |
| 15 | 20 | 32 | 50 | 39 | 77 | 110 | 55 | 0.18 |
| 20 | 25 | 38 | 58 | 46 | 87 | 126 | 65 | 0.28 |
| 25 | 32 | 45 | 70 | 50 | 96 | 140 | 70 | 0.39 |
| 32 | 40 | 55 | 85 | 55 | 110 | 160 | 90 | 0.66 |
| 40 | 50 | 65 | 98 | 60 | 120 | 170 | 100 | 0.92 |
| 50 | 63 | 80 | 124 | 68 | 140 | 190 | 110 | 1.65 |
| 65 | 75 | 96 | 135 | 68 | 158 | 230 | 115 | 2.41 |
| 80 | 90 | 110 | 158 | 100 | 207 | 280 | 120 | 4 |
| 100 | 100 | 130 | 192 | 124 | 238 | 340 | 130 | 6.7 |
六、應用
塑料球閥結構簡單，只由少數幾個零件組成，材料耗用��；體積小、重量輕、安裝尺寸小，驅動力矩小，操作簡便、迅速，只需旋轉90°即可快速啟閉；并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，塑料球閥是主導的閥門形式。
