DQ11N鍛鋼低溫球閥
| 產品信息 | |
| 產品型號：DQ11N/DQ61N |  021-31261651 |
| 產品口徑：1/2 |  www.wssso.cn |
| 產品壓力：150LB-2500LB |  961134865@qq.com |
| 產品材質：A105、304等 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、鍛鋼低溫球閥概述
鍛鋼低溫球閥主要用于低溫介質和深冷管路系統，應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。鍛鋼低溫球閥廣泛應用于能源、石化、冶金、航天、核工業、鐵道等行業等行業。
二、技術參數
| 設計與制造標準：API608;BS5351;ASME B16.34/B16.11/B1.20.1/B16.25 | 閥門尺寸：1/2"~2" | 應用等級：150LB~2500LB |
| 溫度等級：-196℃ | 結構特征：三片式閥體 | 連接端類型：螺紋、承插焊或?qū)?/span> |
| 閥體材質：鍛A105,鍛不銹鋼 | 適用介質：LO2,LN2,LAr,LNG等氣、液體 | 防火結構：API607 |

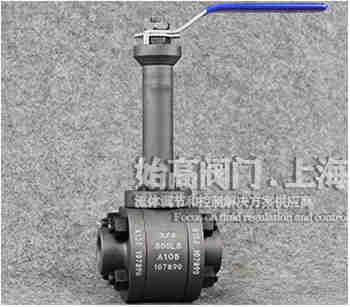

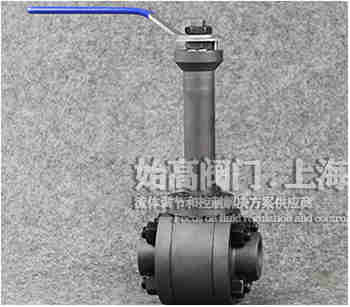

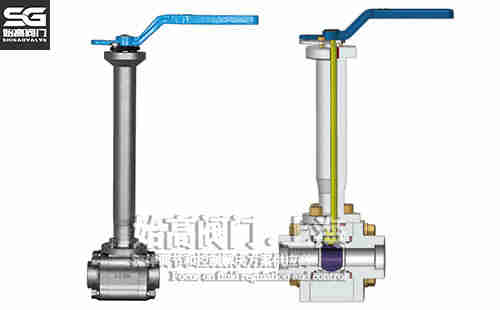

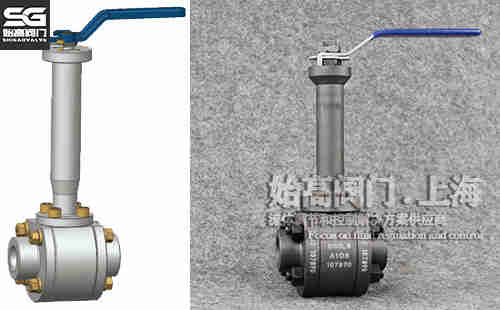

三、鍛鋼低溫球閥實物圖
四、壓力試驗
| 壓力試驗（A105） | ||||
| 磅級CLASS | 殼體psig | 上密封psig | 閥座psig | |
| 水 | 水 | 空氣 | 水 | |
| 150LB | 450 | - | 90 | 325 |
| 300LB | 1125 | 825 | ||
| 600LB | 2225 | 1650 | ||
| 800LB | 2975 | 2175 | ||
| 900LB | 3350 | 2450 | ||
| 1500LB | 5575 | 4100 | ||
| 2500LB | 9275 | 6800 | ||
五、零件材料
| 零件名稱 | 材料 | 零件名稱 | 材料 |
| 閥體 | A105\LF2\F5\F11\F22\F304\F304L\F316\F316等 | 閥蓋 | A105\LF2\F5\F11\F22\F304\F304L\F316\F316等 |
| 閥座 | PCTFE | 球體 | ASTM A276 316 |
| 閥桿 | ASTM A276 316 | 墊片 | 316+GRAPHITE |
| 上密封墊片 | PCTFE | 填料 | GRAPHITE |
六、應用
鍛鋼低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm。低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣瑲饣?時，體積膨脹數百倍。
|
