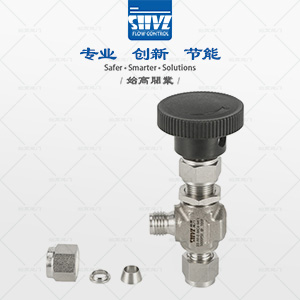

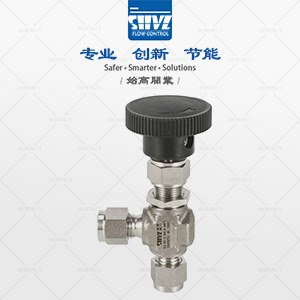

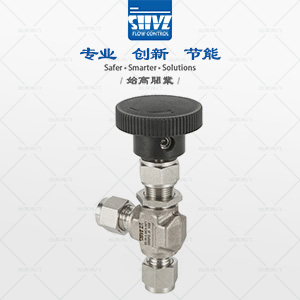

NI - 直角卡套針閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 直角卡套針閥 |
| 產品型號： | NI | 閥體材質： | 不銹鋼316、鈦、哈氏合金、蒙乃爾合金等 |
| 連接方式： | 承插SW | 公稱通徑： | 1/8"~3/4"、3mm~14mm |
| 流通形式： | 直通式、角式、三通式 | 適用介質： | 水、氣等 |
| 適用溫度： | PTFE填料：-54℃~232℃(-65℉~450℉)|PEEK填料：-54℃~260℃(-65℉~500℉)|石墨填料：-54℃~649℃(-65℉~1200℉) | 工作壓力： | 3000psi(260bar)~5000psi(340bar) |
|
一、直角卡套針閥概述
直角卡套針閥采用一體式鍛件閥體設計，可替代美國世偉洛克(swagelok)等進口針型閥。針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要由截止閥和球閥，其功用是開啟或切斷管道通路用。
二、直角卡套針閥參數表
| 流量通徑：2.0mm，4.4mm，6.4mm，9.5mm | 接口類型及尺寸：1/8"-3/4" |
| 工作壓力：3000psig(206bar)-5000psig(345bar) | 工作溫度：-53℃-315℃ |
| 閥體材質：316不銹鋼 | 密封面材質：與閥體及閥尖材質一致 |
| 閥桿選擇：V型，調節型，軟閥尖 | 流向選擇：直通型，90°直角型 |
三、直角卡套針閥的特點
1、動載何密封設計，填料螺母可外部調整。
2、設計緊湊合理造型美觀大方。
3、閥體采用整體式(精鑄和鍛壓形閥體結構)。
4、兩件式填料設計，減少了閥桿填料的磨損，填料可通過上部的碟簧自行補償減少手輪的操作扭矩。

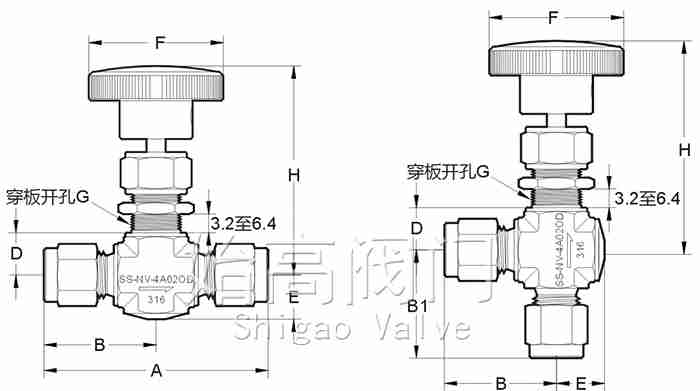

四、直角卡套針閥尺寸表
| 入口-出口 | 尺寸 | CV |
流量 通徑 mm |
A | B | B1 | D | E | F | G | H |
|
英制 雙卡套接頭 |
1/8 in | 0.09 | 2.0 | 49.6 | 24.8 | 11.2 | 7.9 | 25.4 | 14.1 | 57.9 | |
| 1/4 in | 0.37 | 4.4 | 57.8 | 28.75 | 9.7 | 35.1 | 14.1 | 63.5 | |||
| 3/8 in | 0.73 | 6.4 | 65.6 | 32.8 | 14.0 | 12.7 | 47.8 | 19.8 | 75.4 | ||
| 1/2 in | 71.0 | 35.5 | |||||||||
| 1/2 in | 1.80 | 9.5 | 96.5 | 48.25 | 19.1 | 19.1 | 76.2 | 26.2 | 99.3 | ||
| 3/4 in | |||||||||||
|
內螺紋 PT-NPT |
1/8 in | 0.09 | 2.0 | 47.8 | 23.9 | 11.2 | 7.9 | 25.4 | 14.1 | 57.9 | |
| 1/8 in | 0.37 | 4.4 | 41.1 | 20.6 | 11.2 | 9.7 | 35.1 | 14.1 | 63.5 | ||
| 1/4 in | 0.73 | 6.4 | 53.8 | 26.9 | 14.0 | 12.7 | 47.8 | 19.8 | 75.4 | ||
| 3/8 in | 1.80 | 9.5 | 76.2 | 38.1 | 19.1 | 19.1 | 76.2 | 26.2 | 98.6 | ||
| 1/2 in | 1.80 | 95 | 76.2 | 38.1 | 19.1 | 19.1 | 76.2 | 26.2 | 98.6 | ||
五、使用說明
1、針型閥在儀表測量管道系統中起啟閉管道路之用，主要有：電站儀表系閥門，變送器配套閥組，波紋管針型閥，油田專用針型閥，油田取樣用針型閥，美標針型閥等。
2、本司提供的儀表閥門安裝拆卸方式有對焊式，卡套式，螺紋和法蘭連接等形式，具有安裝拆卸方便，密封性能好，耐高溫，高壓等特點。
3、本司提供的針型閥門，選材優良，制造精密，材料在加工前均經過物理性能和化學性能試驗，關閉件的密合形式采用閥桿、閥瓣滾壓而成，閥瓣針型不易磨損，密封性強、關閉牢靠。密合面熱處理后硬度較高，有關技術條件均符合國家相關標準，使用壽命高于國內同類產品。
4、對于高溫、高壓儀表閥門的密封填料本廠采用新材料柔性石墨，此材料密封、耐高溫、耐高壓、耐腐蝕等性能均較好。
