SG-BVF內螺紋球閥
| 產品信息 | |
| 產品型號：SG-BVF |  021-31261651 |
| 產品口徑：1/8 |  www.wssso.cn |
| 產品壓力：3000psi-6000psi |  961134865@qq.com |
| 產品材質：316不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、內螺紋球閥概述
SG-BVF三件式內螺紋球閥采用四方棒料閥體設計，卡套球閥也叫雙卡套式球閥，雙卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥，卡套變徑球閥。產品廣泛應用于水處理設備、化工設備、石化設備、造紙設備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、機械設備閥門、電子工業閥門、城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
二、內螺紋球閥參數表
| 接口尺寸：1/8"-3/4"(3mm-18mm)雙卡套，1/8"-1/2"螺紋 | 通徑尺寸：4.8mm，7.1mm，12.0mm |
| 適用介質：水、氣、油等 | 閥體材質：316不銹鋼 |
| 工作溫度：-28℃-232℃ | 閥座材料：PCTFE、PEEK |
| 流道特征：直通、三通 | zui大工作壓力：3000psig(207bar)-6000psig(413bar) |
三、內螺紋球閥的特點
1、用于流路的開通和截斷。
2、球閥無調節能力，如果系統需要實現流量調節，必須串聯調節閥完成。
3、二通球閥的標準形式是水平閥。也可選用角式閥。
4、使用介質為氧氣時，需采用脫脂處理。

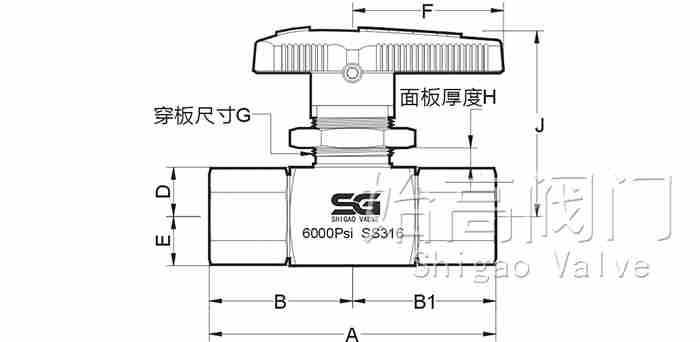

四、內螺紋球閥尺寸表
| 進口/出口 | 尺寸 | 通徑 | A | B | B1 | J | E | D | W | F | C | G |
|
英制 管接頭 |
1/8 | 2.4 | 67.4 | 33.7 | 38 | 10 | 10 | 20 | 30 | 40.6 | 17 | |
| 1/4 | 5.0 | 76.2 | 38.1 | 38 | 10 | 10 | 20 | 30 | 43.2 | 17 | ||
| 3/8 | 5.0 | 79.4 | 39.7 | 38 | 10 | 10 | 20 | 30 | 44.4 | 17 | ||
| 3/8 | 6.4 | 93.4 | 46.7 | 45 | 13 | 13 | 22 | 39 | 49.3 | 20 | ||
| 1/2 | 10 | 109 | 54.9 | 59 | 17 | 17 | 32 | 76 | - | 26.5 | ||
| 3/4 | 10 | 109 | 54.9 | 59 | 17 | 17 | 32 | 76 | - | 26.5 | ||
|
公制 管接頭 |
3 | 2.0 | 67.4 | 33.7 | 38 | 10 | 10 | 20 | 30 | 40.6 | 17 | |
| 6 | 5.0 | 76.2 | 38.1 | 38 | 10 | 10 | 20 | 30 | 43.2 | 17 | ||
| 8 | 5.0 | 79.8 | 38.9 | 38 | 10 | 10 | 20 | 30 | - | 17 | ||
| 8 | 6.4 | 91.6 | 45.8 | 45 | 13 | 13 | 22 | 39 | 49.3 | 20 | ||
| 10 | 8.0 | 93.4 | 46.7 | 45 | 15 | 15 | 28 | 51 | - | 20 | ||
| 12 | 10.0 | 109 | 54.9 | 59 | 17 | 17 | 32 | 76 | - | 26.5 | ||
| 14 | 10.0 | 109 | 54.9 | 59 | 17 | 17 | 32 | 76 | - | 26.5 | ||
|
外螺紋 NPT |
1/8 | 5.0 | 60.5 | 30.2 | 38 | 10 | 10 | 20 | 30 | - | 17 | |
| 1/4 | 6.4 | 68.5 | 34.2 | 38 | 10 | 10 | 20 | 39 | - | 20 | ||
| 3/8 | 8.0 | 86 | 48 | 45 | 15 | 15 | 28 | 57 | - | 23 | ||
| 1/2 | 10.0 | 105 | 52.5 | 59 | 17 | 17 | 32 | 76 | - | 26.5 | ||
|
內螺紋 NPT |
1/8 | 5.0 | 50.4 | 24.7 | 38 | 10 | 10 | 20 | 30 | - | 17 | |
| 1/4 | 5.0 | 57.4 | 28.7 | 38 | 10 | 10 | 20 | 30 | - | 17 | ||
| 1/4 | 6.4 | 76.4 | 38.2 | 45 | 13 | 13 | 22 | 39 | - | 20 | ||
| 3/8 | 8.0 | 72 | 43 | 45 | 15 | 15 | 28 | 51 | - | 23 | ||
| 1/2 | 10.0 | 95 | 47.5 | 59 | 17 | 17 | 32 | 76 | - | 26.5 | ||
注：球閥適用于中小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，采用90°傳動，故開關方便迅速，可以實現快速啟閉。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-BVF內螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
