電磁液動三通排泥閥
| 產品信息 | |
| 產品型號：J145X |  021-31261651 |
| 產品口徑：DN100-DN400 |  www.wssso.cn |
| 產品壓力：1.0MPa |  961134865@qq.com |
| 產品材質：鑄鐵、球鐵、鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、電磁液動三通排泥閥概述
J145X電磁液動三通排泥閥(雙作用排泥閥)主要由閥體、閥板、閥桿以及電磁換向閥組成。雙作用排泥閥具有操作簡單、啟閉靈活、密封可靠、無噪音等特點，是實現自動控制、集中控制和遠程控制的理想設備。主要安裝于過濾池過清水和反沖洗排污閥，也可用于控制過濾池的進水和排水。
二、電磁液動三通排泥閥參數表
| 公稱通徑：DN100-DN400 | 公稱壓力：1.0MPa、1.6MPa |
| 閥體材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 適用溫度：≤80℃ |
| 適用介質：水、污水 | 連接方式：法蘭 |

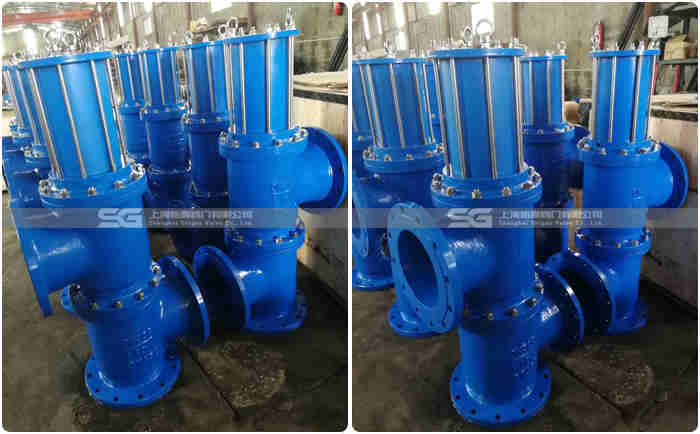

三、產品圖片

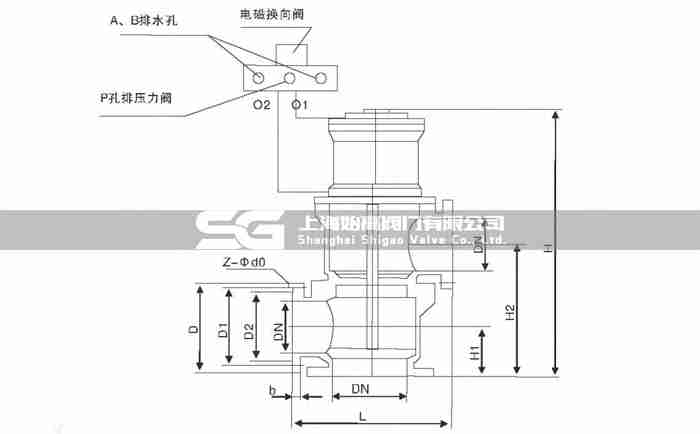

四、電磁液動三通排泥閥尺寸表
| DN | H | H1 | L | D | D1 | Z-D | 接管螺紋 |
| 100 | 800 | 150 | 360 | 220 | 180 | 4-19 | 1/2" |
| 150 | 940 | 170 | 400 | 285 | 240 | 8-23 | 1/2" |
| 200 | 1000 | 190 | 460 | 340 | 295 | 8-23 | 1/2" |
| 250 | 1200 | 220 | 560 | 395 | 350 | 12-23 | 1/2" |
| 300 | 1350 | 270 | 590 | 445 | 400 | 12-23 | 3/4" |
| 350 | 1500 | 300 | 650 | 505 | 460 | 16-23 | 3/4" |
| 400 | 1620 | 325 | 700 | 565 | 515 | 16-28 | 1" |

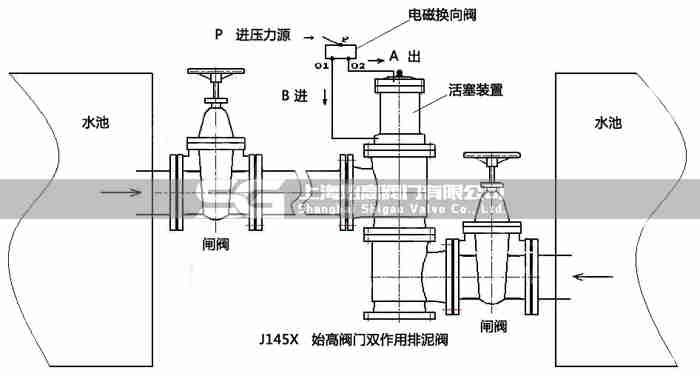

五、安裝說明
給電磁換向閥輸入電源和驅動壓力源,操縱控制開關，電磁換向閥通電，驅動介質由電磁換向閥 P孔經O2孔進入液壓缸的下腔，推動活塞并帶動閥桿及閥板向上運動，關閉過濾池與清水池之間的通道，同時開啟反沖洗通道，達到對過濾池進行反沖洗的目的。在向上過程中，液壓缸上腔的介質由電磁換向閥的O1孔經A孔排出。反之，對電磁換向閥斷電，驅動介質由電磁換向閥 P孔經O1孔進入液壓缸的上腔，推動活塞并帶動閥桿及閥板向下運動，關閉反沖洗通道，同時開啟過濾池與清水池之間的通道，濾池后的清水流向清水池。在向下過程中，液壓缸上腔的介質由電磁換向閥的O1孔經A孔排出。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電磁液動三通排泥閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
