JM744X膜片式快開排泥閥
| 產品信息 | |
| 產品型號：JM744X |  021-31261651 |
| 產品口徑：DN100-DN300 |  www.wssso.cn |
| 產品壓力：1.0MPa |  961134865@qq.com |
| 產品材質：鑄鐵、球墨鑄鐵、碳鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
JM744X膜片式快開排泥閥摘要：
JM744X膜片式快開排泥閥采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是它安裝在各類沉淀水池的底部壁外，用以排除池底的泥沙及污物。膜片式快開排泥閥用于沉淀水池來排除池底的泥沙及污物。隔膜式液壓、氣動快開排泥閥是一種由液壓或氣動源作執行機構的角型截?cái)囝愰y門。
| 產品品牌： | 始高閥門 | 產品名稱： | JM744X膜片式快開排泥閥 |
| 產品型號： | JM744X | 閥體材質： | 鑄鐵、球墨鑄鐵、碳鋼 |
| 連接方式： | 法蘭 | 適用壓力： | PN16 |
| 公稱通徑： | DN100-DN300 | 適用介質： | 水、污水等 |
| 驅動方式： | 氣動 | 制造標準： | 國標GB、美標ANSI/API |
一、JM744X膜片式快開排泥閥概述
JM744X膜片式快開排泥閥采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是它安裝在各類沉淀水池的底部壁外，用以排除池底的泥沙及污物。

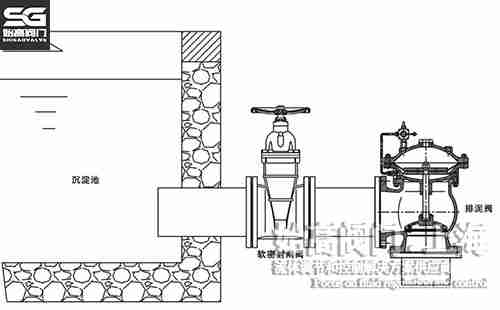

膜片式快開排泥閥用于沉淀水池來排除池底的泥沙及污物。隔膜式液壓、氣動快開排泥閥是一種由液壓或氣動源作執行機構的角型截?cái)囝愰y門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥沙和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
二、JM744X膜片式快開排泥閥的特點
1、采用雙室隔膜傳動機構替代活塞式閥門，無運動摩擦，不會因雜質而產生漏水，對泥沙淤泥不敏感，不需要潤滑，無機械磨損產生。
2、密封性能好，采用襯膠閥板，閥座采用斜度開口不易沉積泥沙雜質。
3、驅動介質壓力低，無需另設加壓泵或空壓機，采用手動換向閥或電磁四通換向閥向閥集中控制，控制操作方便。
4、經久耐用，使用壽命長。
三、JM744X膜片式快開排泥閥參數表
| 公稱通徑：DN100-DN300 | 公稱壓力：1.0MPa |
| 適用介質：水、污水 | 適用溫度：0℃-80℃ |
| 閥體材質：鑄鐵、球墨鑄鐵、鑄鋼 | 法蘭連接標準：GB/T17241.6-98 |

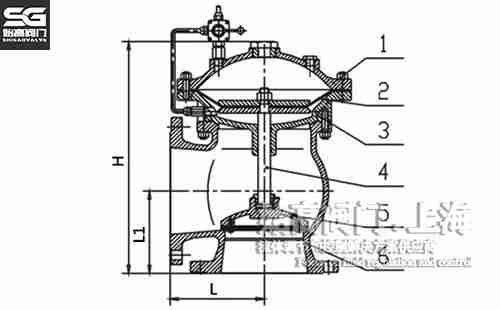

| 序號 | 名稱 | 材料 |
| 1 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼 |
| 2 | 膜片 | 丁腈尼龍強化橡膠、三元乙丙尼龍強化橡膠 |
| 3 | 中蓋 | 球墨鑄鐵、不銹鋼、碳鋼 |
| 4 | 閥桿 | 不銹鋼 |
| 5 | 閥盤 | 球墨鑄鐵、不銹鋼、碳鋼 |
| 6 | 閥體 | 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼 |
| 公稱壓力 | 0.6 | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力 | 0.9 | 1.5 | 2.4 | 3.75 |
| 高壓水密封試驗壓力 | 0.66 | 1.1 | 1.76 | 2.75 |
| 低壓水密封試驗壓力 | 0.05 | 0.05 | 0.05 | 0.05 |
| 設計制造 | CJ/T 196-2004膜片式快開排泥閥 | |||
| 驅動介質 | 清水、氣等或按訂貨合同要求 | |||
| 驅動壓力 | 0.15-0.5MPa | |||
| 法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
| 壓力試驗 | GB/T 13927-2008工業閥門壓力試驗 | |||
四、JM744X膜片式快開排泥閥尺寸表
| DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| H1 | 340 | 370 | 440 | 530 | 615 | 710 | 810 | 910 |
| L1 | 135 | 145 | 175 | 225 | 260 | 280 | 305 | 340 |
| L2 | 125 | 125 | 145 | 185 | 205 | 245 | 270 | 310 |
三、產品結構原理
三、產品結構原理
三、產品結構原理
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的JM744X膜片式快開排泥閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
