正/反折流式對焊T型過濾器
| 產品信息 | |
| 產品型號：S-TG61-25C |  021-31261651 |
| 產品口徑：DN50-DN600 |  www.wssso.cn |
| 產品壓力：1.0MPa-4.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、正/反折流式對焊T型過濾器相關概述
S-TG61-25C正/反折流式對焊T型過濾器根據流向可分為正折流式與反折流式。T型過濾器是可除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可。
二、正/反折流式對焊T型過濾器參數表
| 公稱通徑：DN50-DN600 | 公稱壓力：1.0MPa-4.0MPa |
| 適用介質：水、氣、油等 | 適用溫度：10℃-120℃ |
| 閥體材質：碳鋼、不銹鋼等 | 連接方式：法蘭連接、對焊連接 |
三、正/反折流式對焊T型過濾器尺寸表
正折流：
| DN | D | L1 | L | L2 | H | I | 有效過濾面積㎡ |
| 50 | 57 | 300 | 528 | 164 | 64 | 16 | 0.0132 |
| 65 | 70 | 338 | 594 | 184 | 76 | 25 | 0.0202 |
| 80 | 89 | 368 | 652 | 196 | 86 | 30 | 0.0276 |
| 100 | 108 | 423 | 735 | 220 | 105 | 40 | 0.0373 |
| 125 | 133 | 466 | 814 | 240 | 124 | 45 | 0.0544 |
| 150 | 159 | 521 | 917 | 270 | 143 | 55 | 0.0776 |
| 200 | 219 | 630 | 1108 | 320 | 178 | 70 | 0.1260 |
| 250 | 273 | 738 | 1310 | 370 | 216 | 90 | 0.1915 |
| 300 | 325 | 846 | 1512 | 420 | 254 | 105 | 0.2673 |
| 350 | 377 | 911 | 1631 | 450 | 279 | 120 | 0.3253 |
| 400 | 426 | 1038 | 1840 | 521 | 305 | 140 | 0.4094 |
| 500 | 529 | 1234 | 2208 | 609 | 381 | 230 | 0.6444 |
| 600 | 630 | 1340 | 2454 | 710 | 432 | 250 | 0.8598 |
反折流：
| DN | D | L1 | L | L2 | H | I | 有效過濾面積㎡ |
| 50 | 57 | 300 | 528 | 164 | 64 | 16 | 0.0135 |
| 65 | 70 | 338 | 594 | 184 | 76 | 25 | 0.0210 |
| 80 | 89 | 368 | 652 | 196 | 86 | 30 | 0.0284 |
| 100 | 108 | 423 | 735 | 220 | 105 | 40 | 0.0382 |
| 125 | 133 | 466 | 814 | 240 | 124 | 45 | 0.0554 |
| 150 | 159 | 521 | 917 | 270 | 143 | 55 | 0.0788 |
| 200 | 219 | 630 | 1108 | 320 | 178 | 70 | 0.1277 |
| 250 | 273 | 738 | 1310 | 370 | 216 | 90 | 0.1936 |
| 300 | 325 | 846 | 1512 | 420 | 254 | 105 | 0.2697 |
| 350 | 377 | 911 | 1631 | 450 | 279 | 120 | 0.3279 |
| 400 | 426 | 1038 | 1840 | 521 | 305 | 140 | 0.4128 |
| 500 | 529 | 1234 | 2208 | 609 | 381 | 230 | 0.6486 |
| 600 | 630 | 1340 | 2454 | 710 | 432 | 250 | 0.8645 |
四、應用
正/反折流式T型過濾器用于化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等�；どa(chǎn)中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。

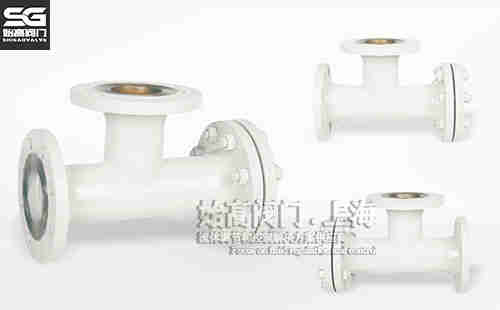

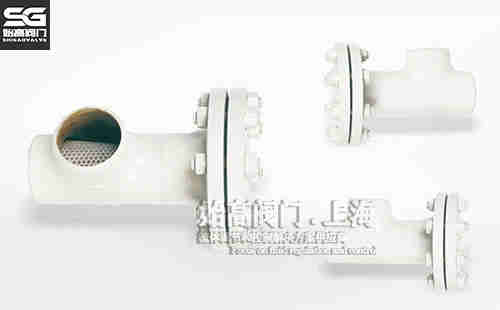

五、產品圖片
|
|
過濾器濾網目數請參考：http://www.wssso.cn/intro/592.htm
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的正/反折流式對焊過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
