鍛鋼Y型過濾器
| 產品信息 | |
| 產品型號：S-YG11 |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.wssso.cn |
| 產品壓力：800LB-1500LB |  961134865@qq.com |
| 產品材質：A105、LF2、F11、F22、304、304L、316、316L |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、鍛鋼Y型過濾器概述
鍛鋼Y型過濾器為螺栓式閥蓋，按這種設計形式的閥門其閥體與閥蓋用螺栓連接，纏繞式墊片(304夾柔性石墨制造)或采用金屬環連接密封。
二、鍛鋼Y型過濾器參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：800LB-1500LB |
| 連接方式：承插焊、螺紋、法蘭 | 閥體材質：A105、LF2、F11、F22、304、304L、316、316 |
| 設計制造：BS5352 MSS SP-118 | 承插口尺寸按：ANSI B16.11，JB/T1751 |
| 螺紋端尺寸按：ANSI B1.20.1，JB/T7308 | 對焊端尺寸按：ANSI B16.25，JB/T12224 |
| 法蘭端尺寸按：ANSI B16.5，JB79 | 閥門檢查和試驗：API 598，GB/T13927，JB/T9092 |

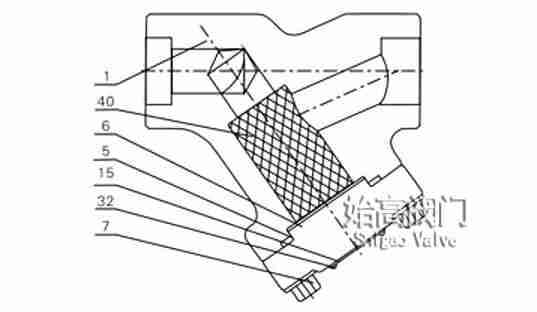

三、零部件材質
| 序號 | 零件名稱 | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/F51 |
| 1 | 閥體 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 5 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 閥蓋 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 7 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8(M) |
| 15 | 銘牌 | AL | AL | AL | AL | AL | AL | AL |
| 32 | 螺釘 | H62 | H62 | H62 | H62 | H62 | H62 | H62 |
| 40 | 過濾網 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) |

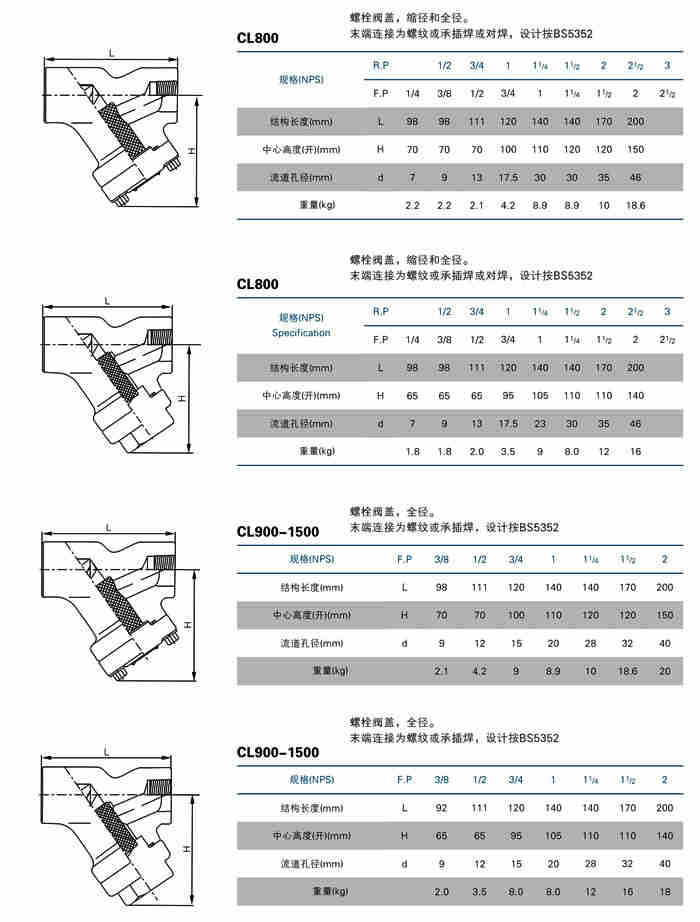

四、鍛鋼Y型過濾器尺寸
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鍛鋼Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
