200X減壓閥是通過啟閉件的節流，將進口壓力將至某一個需要的出口壓力，并能在進口壓力及流量變動時，利用介質本身的能量保持出口壓力基本不變的閥門。適用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。

一、工作原理：

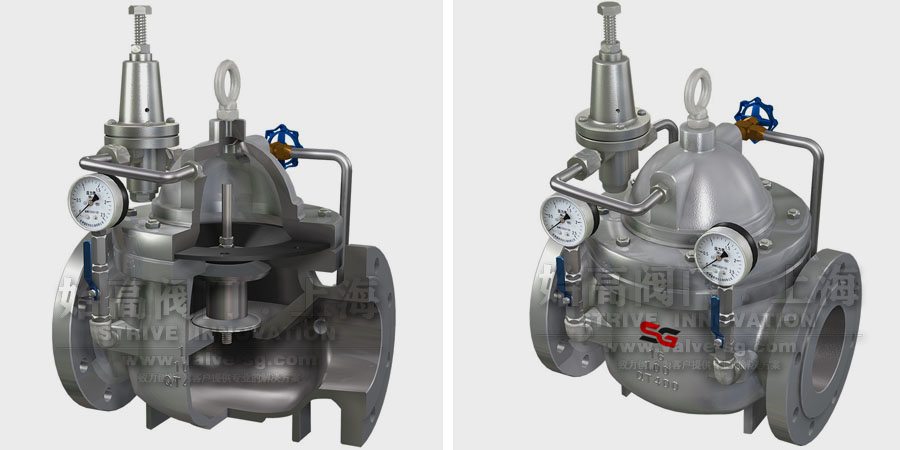

當閥門從進口端給水時，水流過針閥進入主閥控制室，并建立向下的壓力。出口壓力通過導管作用到導閥的膜片下方并與導閥的調節彈簧的作用力相對抗。當出口壓力高于導閥彈簧設定值時，導閥關閉，控制室內水的排量為零，壓強增加到MAX值，則主閥瓣緊壓閥座，減壓閥關閉。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室內的水通過導閥排泄導下游。由于針型閥開度小(0.25-0.5)，并且入口導管比出口導管直徑小，所以排泄速度大于入口壓力補水速度，由此控制室內的壓力減小，一致作用在主閥瓣下面的入口壓力將主閥瓣托起，從而打開減壓閥。在穩定調節狀態下，排泄流量等于補水流量，主閥開度不變，下游壓力穩定。

二、特點：

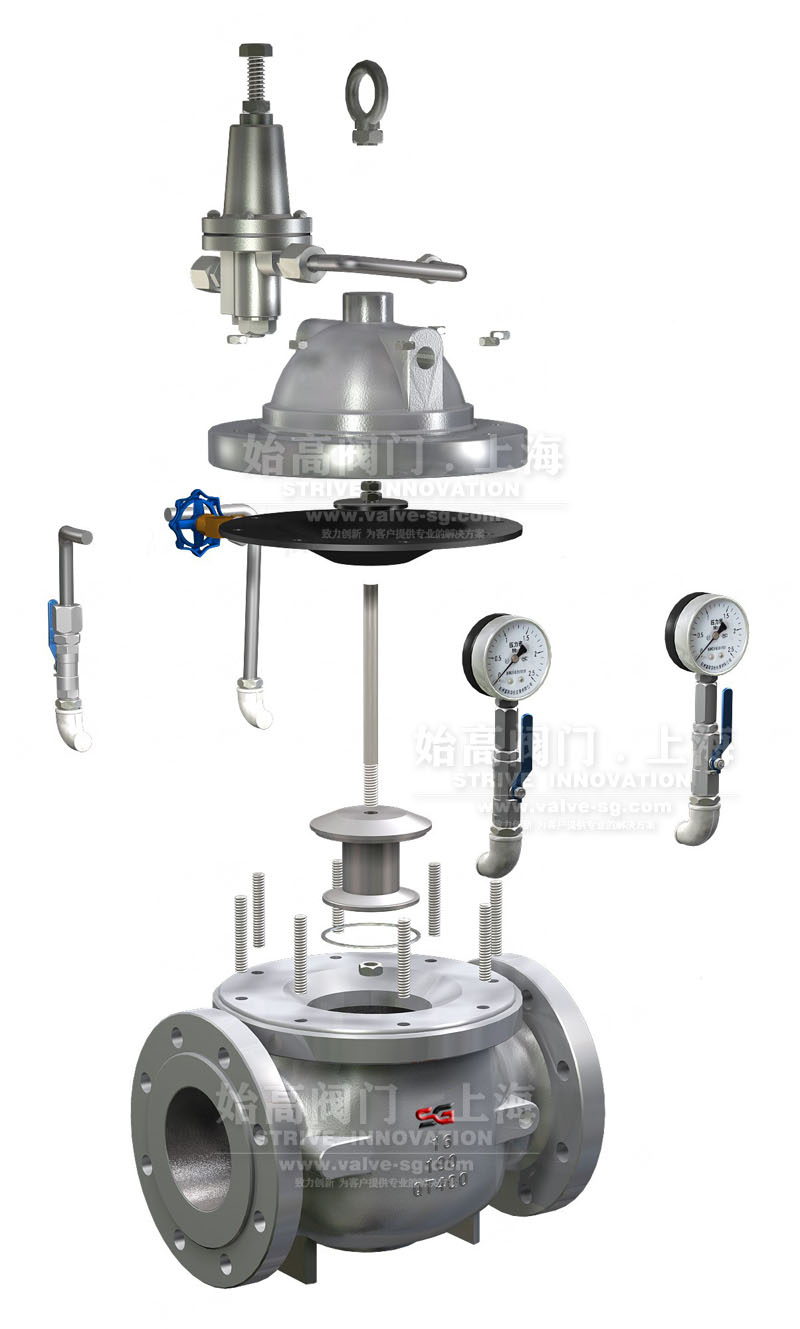

1、200X減壓閥穩壓閥由主閥、導閥、針閥、球閥、過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。
2、本產品利用導閥自力控制，不需要其他裝置和能源，保養簡單，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
3、本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

三、設計要點：

1、根據功能要求，選擇閥門種類，在根據管道輸送介質、溫度、建筑標準和業主要求等，確定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鋼、球墨鑄鐵、鑄鐵等。常用的密封和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥體材料應與管道材料相匹配。
2、導閥的設計計算與制造：導閥須進行嚴格的設計計算，特別是彈簧、導閥閥體、上閥瓣及下閥瓣等主要零部件應進行設計計算。導閥零部件的幾何尺寸加工度，即尺寸公差、形位公差及表面粗糙度要求都比較高，加工時必須嚴格控制，嚴格檢驗，否則將導致導閥裝配后無法正常工作。

四、安裝和調試：

安裝：

1、主閥較好的安裝方式是水平安裝在管線上，閥蓋向上，其他安裝方式不推薦安裝。安裝前應清楚管道內的雜物，要注意主閥閥體外水流標示箭頭的方向，箭頭所指方向?yàn)榻橘|(zhì)流動的方向，遵循方向安裝。安裝后應確保沒有管理應力作用在閥體及閥內部件上。
2、主閥前應裝一臺閘閥和一臺過濾器，主閥后面也要裝一臺閘閥，以便于維修。
3、對重要的主閥管路系統應安裝一臺旁通閘閥。
4、通水前須清洗管路系統。

調試方式：

1、關閉上游隔離閥，卡其下游隔離閥泄壓，使下游壓力降到0.1MPa以下后，關閉下游隔離閥。
2、將導閥調節螺釘擰至上方位置。
3、慢慢開啟上游隔離閥至全開。
4、慢慢向下擰緊導閥螺釘，出口壓力將逐漸升高，知道設定值時，將調節螺釘鎖定。
5、如果調壓起過設定值，應從第一步開始重新調試，知道設定值時，將調節螺釘鎖定、注意，調節只能從低壓往高壓調。
