| 產品品牌： | 始高閥門 | 產品名稱： | 低阻力倒流防止器 |
| 產品型號： | LHS741X | 閥體材質： | 球墨鑄鐵、不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN50-DN400 |
| 驅動方式： | 自動 | 適用介質： | 水、非腐蝕性液體 |
| 適用溫度： | 0℃~95℃ | 公稱壓力： | 1.0Mpa-1.6Mpa |
| 設計制造： | CJ/T160-2010 | 試驗標準： | GB/T13927 |
| 法蘭標準： | GB/T17241.6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
低阻力倒流防止器是一種用于城市供水等供水單位一般污染單位供水時嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置，它的功能是在許多工況下防止管道中的介質倒流或者虹吸倒流，達到避免倒流污染的目的。

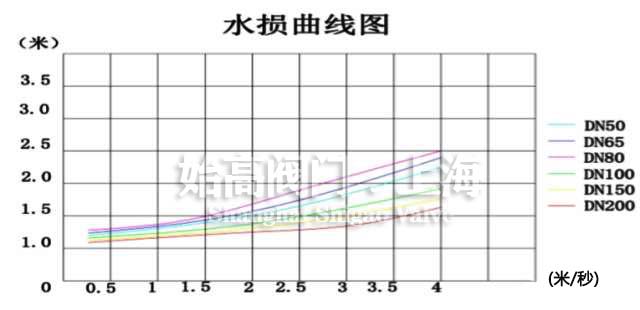

1、結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米；
2、泄水閥的精度與泄水壓力可調,使其受管道壓力波動干擾少,啟閉安全可靠,沒有非正常排水現象；
3、單膜片設計,膜片等關鍵部件可靠.其質量優于普通的低阻力倒流防止器；
4、兩級止回閥的獨特流道設計,流阻小,啟閉速度快,有效防止背壓突然升高對閥門及管道的破壞,限制壓力水倒流或虹吸倒流,具有靜音功能,有效延長閥門使用壽命；

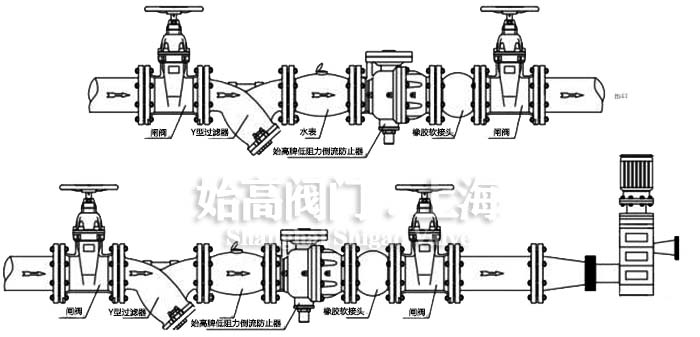

5、產品可水平或立式安裝,在線測試,在線檢修。

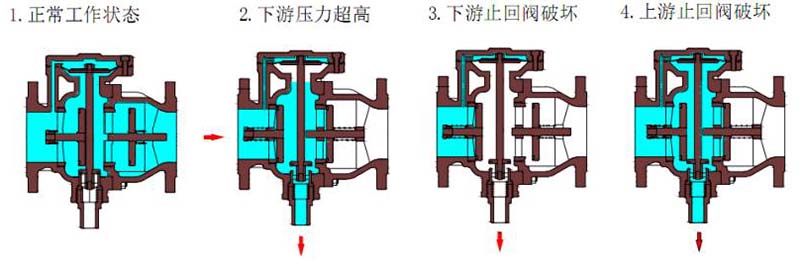

1、正常工作狀態：當上游壓力比下游高，上下游止回閥處于正常工作下，底部不會排水。
2、下游壓力超高：當下游壓力比上游高，上下游止回閥處于關閉狀態，底部排水。
3、下游止回閥破壞：當下游壓力比上游高，上下游止回閥處于關閉狀態，底部不會排水，水不會進入上游。
4、上游止回閥破壞：當下游壓力比上游高，上游止回閥處于漏水狀態下底部排水，水不會進入上游。

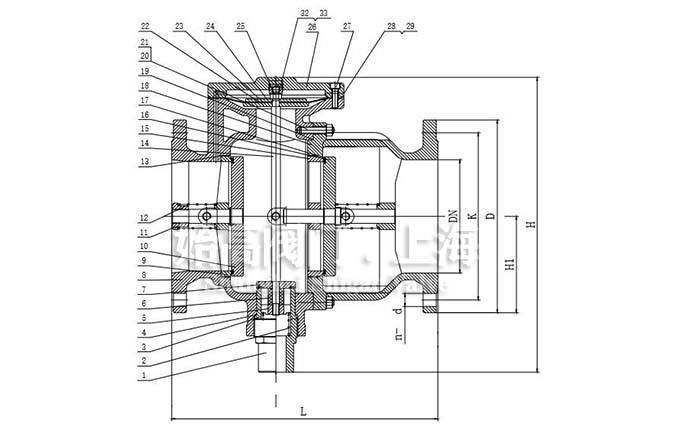

| DN | L | H | H1 | D | D | K | K | N-d | N-d |
| 50 | 230 | 250 | 131 | 165 | 165 | 125 | 125 | 4-19 | 4-19 |
| 65 | 236 | 286 | 136 | 185 | 185 | 145 | 145 | 4-19 | 4-19 |
| 80 | 276 | 300 | 168 | 200 | 200 | 160 | 160 | 8-19 | 8-19 |
| 100 | 298 | 347 | 181 | 220 | 220 | 180 | 180 | 8-19 | 8-19 |
| 125 | 303 | 365 | 190 | 250 | 250 | 210 | 210 | 8-19 | 8-19 |
| 150 | 364 | 404 | 212 | 285 | 285 | 240 | 240 | 8-23 | 8-23 |
| 200 | 470 | 520 | 275 | 340 | 340 | 295 | 295 | 8-23 | 12-23 |
| 250 | 530 | 596 | 310 | 395 | 405 | 350 | 355 | 12-23 | 12-28 |
| 300 | 580 | 602 | 360 | 445 | 460 | 400 | 410 | 12-23 | 12-28 |
| 350 | 690 | 730 | 430 | 505 | 520 | 460 | 470 | 16-23 | 16-28 |
| 400 | 770 | 785 | 485 | 565 | 580 | 515 | 525 | 16-28 | 16-32 |
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 泄水接頭 | 304 | 2 | 泄水彈簧 | 304 |
| 3 | 泄水閥座 | 304 | 4 | O型圈 | EPDM |
| 5 | 導葉螺母 | 304 | 6 | 隔套 | PTFE |
| 7 | 泄水閥瓣 | 304 | 8 | 主閥體 | QT450-10 |
| 9 | 前閥座 | 304 | 10 | 前閥盤 | 304+EPDM |
| 11 | 彈簧座 | 304 | 12 | 彈簧 | 304 |
| 13 | O型圈 | EPDM | 14 | 閥桿 | 304 |
| 15 | 后閥座 | 304 | 16 | 后閥盤 | 304+EPDM |
| 17 | O型圈 | EPDM | 18 | 副閥體 | QT450-10 |
| 19 | O型圈 | EPDM | 20 | 雙頭螺栓 | 304 |
| 21 | 六角螺母 | 304 | 22 | 膜片下壓板 | 304 |
| 23 | 膜片 | EPDM | 24 | 膜片上壓板 | 304 |
| 25 | 六角螺母 | 304 | 26 | 閥蓋 | QT450-10 |
| 27 | 內六角螺釘 | 304 | 28 | 六角螺絲 | 304 |
低阻力倒流防止器是流體控制領域的一項設備，它通過優化內部結構，顯著降低流體在倒流過程中的阻力，有效防止倒流現象的發生。該設備具有高效、穩定、耐用的特點，廣泛應用于供水、排水等系統中。
