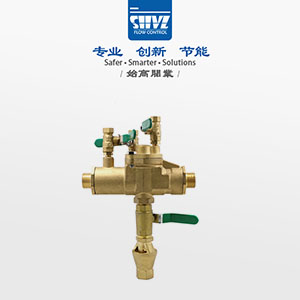

| 產品品牌： | 始高閥門 | 產品名稱： | 絲扣倒流防止器 |
| 產品型號： | HS11X-A | 閥體材質： | 黃銅 |
| 連接方式： | 內螺紋 | 公稱通徑： | DN15-DN50 |
| 驅動方式： | 自動 | 適用介質： | 水、非腐蝕性液體 |
| 適用溫度： | 0℃~95℃ | 公稱壓力： | 1.0Mpa-1.6Mpa |
| 設計制造： | CJ/T160-2010 | 試驗標準： | GB/T13927 |
| 法蘭標準： | GB/T17241.6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|

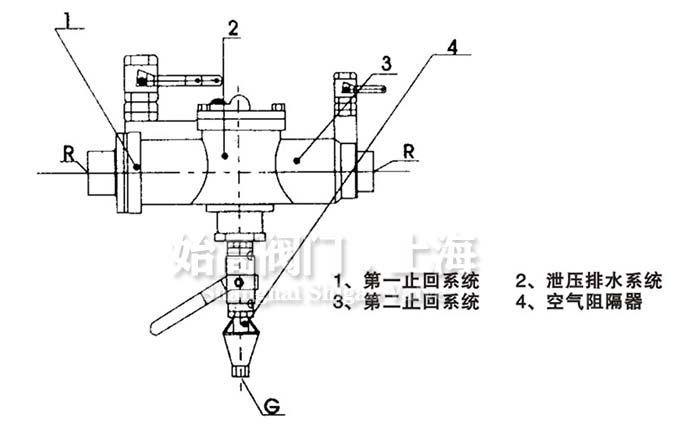

HS11X-A絲扣倒流防止器用于防止生活飲用水管道發生回流污染的安全裝置，防止飲用水回流污染的新穎閥門，以確保生活飲用水的衛生和安全。絲扣倒流防止器是兩級止回系統及一個排水泄壓系統。上腔與第一級止回系統進口端連接，第一、二止回閥系統主要由閥體、進水口接頭、閥瓣、密封墊、彈簧等組成，排水泄壓系統主要由閥蓋、膜片、閥芯、密封墊、排水口、彈簧、空氣阻隔器等組成。
1、絲扣倒流防止器是在二級止回系統增設一個排水泄壓裝置，這樣即使二級止回密封同時破壞，也能起到防止回流污染的作用，其工作原理：
(1)、清潔市政生活水從第一級止回系統經過排水器到第二級止回系統出口向用戶供水，第一級止回系統進口高壓水進入排水隔膜上腔，而隔膜下腔與第一級止回閥正常供水。
(2)、當閥后管路無用戶，水靜止，如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。
(3)、如進口壓力下降，其前后壓差下降到一定值時，彈簧推動閥芯向上，排水器開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器關閉。
2、倒流防止器之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓，當?shù)诙够亻y密封破壞產生涌漏，第二級止回閥之前壓力升高，造成排水器隔膜上下壓降減小，排水器打開，排水泄壓，此時，如第一級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓減壓，也不會倒流回第一級止回閥。
3、如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水，當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空前，從而防止產生虹吸倒流現象。
1、自來水管網接入用戶的接戶水表后面。
2、生活用水管道上接出非生活飲用水和排污管，安裝于接出管起端。
3、生活飲用水水箱的進水管上(水箱底部進水時)。
4、生活飲用水管道上串聯加壓時安裝于泵吸水管上。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的絲扣倒流防止器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
