400X流量控制閥
當前位置: A400 - 水力流量控制閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 水力流量控制閥 |
| 產品型號： | A400 | 閥體材質： | 球墨鑄鐵、不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN50~DN600 |
| 驅動方式： | 自動 | 適用介質： | 水、非腐蝕性液體 |
| 適用溫度： | 0℃~95℃ | 公稱壓力： | 1.0Mpa-2.5Mpa |
| 設計制造： | CJ/T219；JB/T 10674-2006 | 試驗標準： | API 598；GB/T 13927 |
| 法蘭標準： | GB/T17241.6|EN1092-2 (BS4504)|ISO 7005-2|DIN 2501 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
S400X流量控制閥主要用于控制管道中介質的流量，不因進口壓力升高而引起流量增大。其工作原理如下：

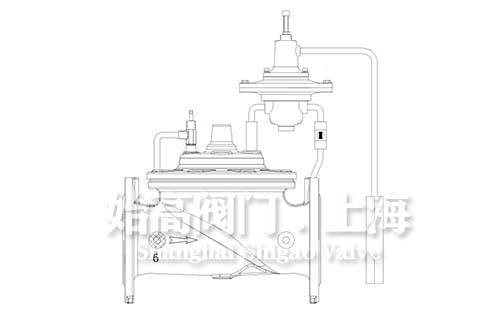

當閥門進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

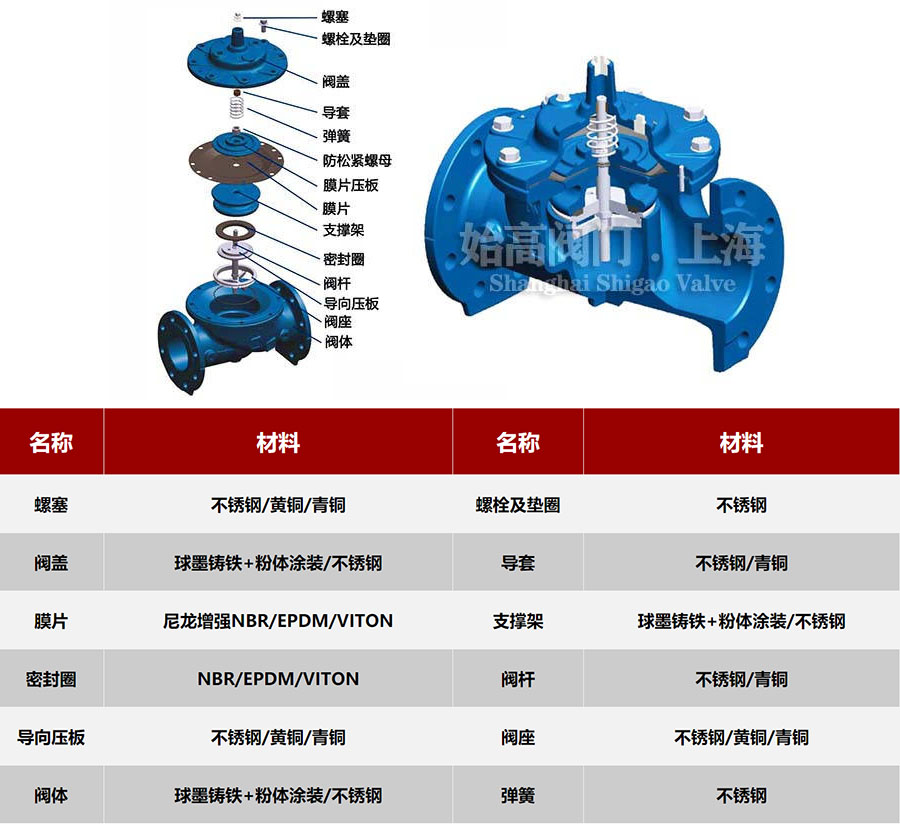

閥體采用全通道、流線型設計、流體阻力小、流量大；
閥體、閥蓋內外采用環氧樹脂粉體涂裝，可防止閥體、閥蓋的腐蝕；
采用國外可拆卸閥座的先進技術，結構巧妙。維修跟換方便（無需整臺閥門拆除）；
在管路中可任意立式或臥室安裝，其可靠性不變；
閥體、閥蓋、活塞缸連接處采用密封墊和密封環雙重保護；
活塞缸采用導流孔，適當增加阻力，使活塞運動更加平穩、靈活；
全不銹鋼活塞缸、整體活塞、NBR密封環，組合大大延長使用壽命。
 |
 |

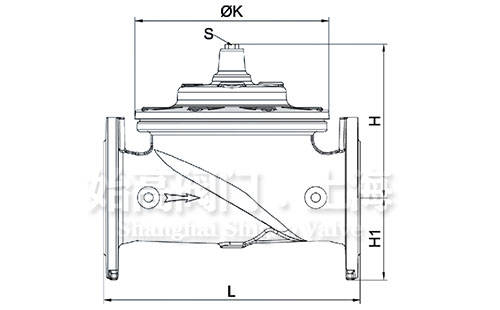

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 230 | 290 | 310 | 350 | 350 | 480 | 600 | 730 | 850 | 850 | 1100 | 1100 | 1250 | 1450 |
| H | 139 | 159 | 179 | 214 | 214 | 333 | 407 | 476 | 526 | 526 | 624 | 624 | 720 | 835 |
| H1 | 85 | 95 | 102 | 112 | 127 | 145 | 172 | 205 | 232 | 262 | 292 | 325 | 360 | 425 |

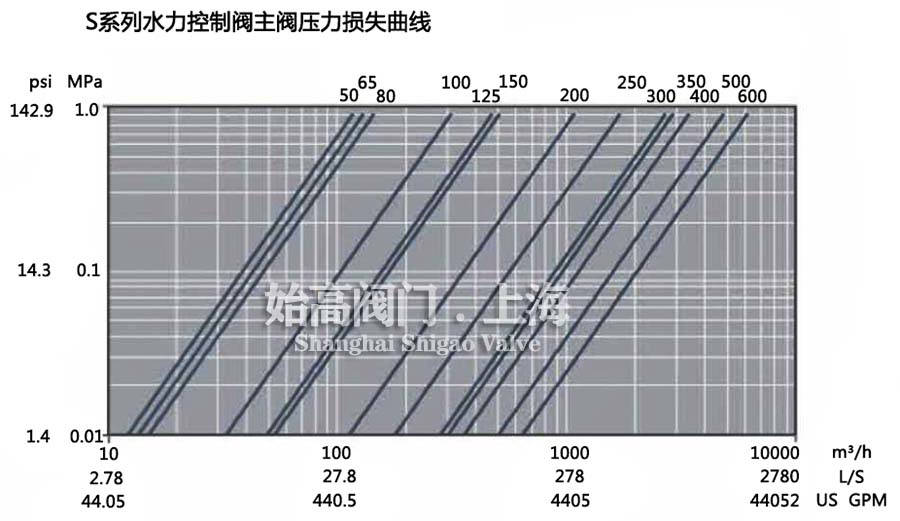

壓力損失曲線

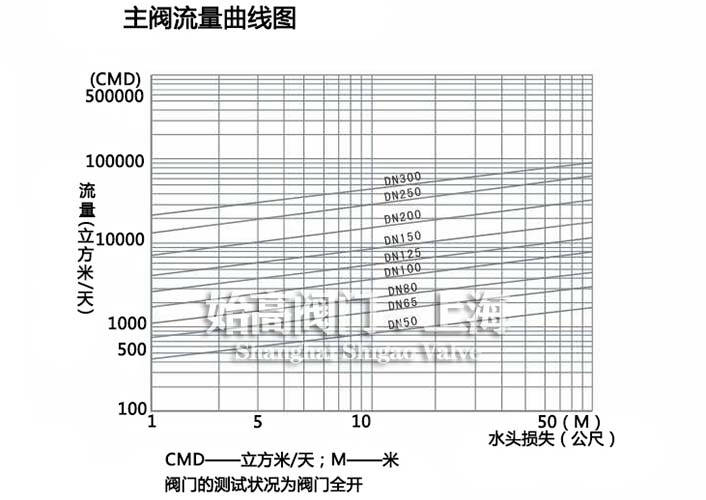

主閥流量曲線
水力控制閥是一系列控制閥的總稱，它較早生產于以色列、荷蘭、丹麥、美國、加拿大等國，九十年代進入中國，本公司的水力控制閥系列，分別為遙控浮球閥、可調式減壓閥，緩閉止回閥、流量控制閥、泄壓/持壓閥、電動閥、水泵控制閥、壓差平衡閥、緊急關閉閥、雨淋閥、定水位閥等產品。并廣泛用于建筑、消防、水廠、暖通、市政、鋼鐵、電力、石油、化工等系統的管網。
水力控制閥它是利用水力控制原理，利用上、下閥腔的壓力差控制閥盤的運動，再通過旁通管路和各種不同構造的導閥起不同功能產生系列閥。
