1、簡介及應用

雙金屬式蒸汽疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(雙金屬片)的變形或膨脹帶動閥芯啟閉閥門，達到阻氣排水的目的。
適用于任何一種允許閥前0.5-1米積液的工況，廣泛安裝與各種中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等、壓力范圍為≤4.0MPa，排液量范圍為≤1.5t/h，是中壓蒸汽輸送管網或工藝伴熱的首選產品。

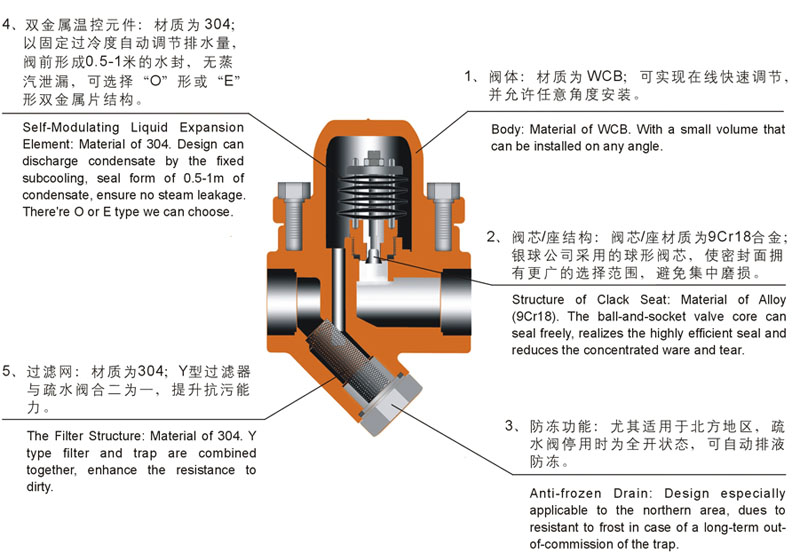

2、直觀圖

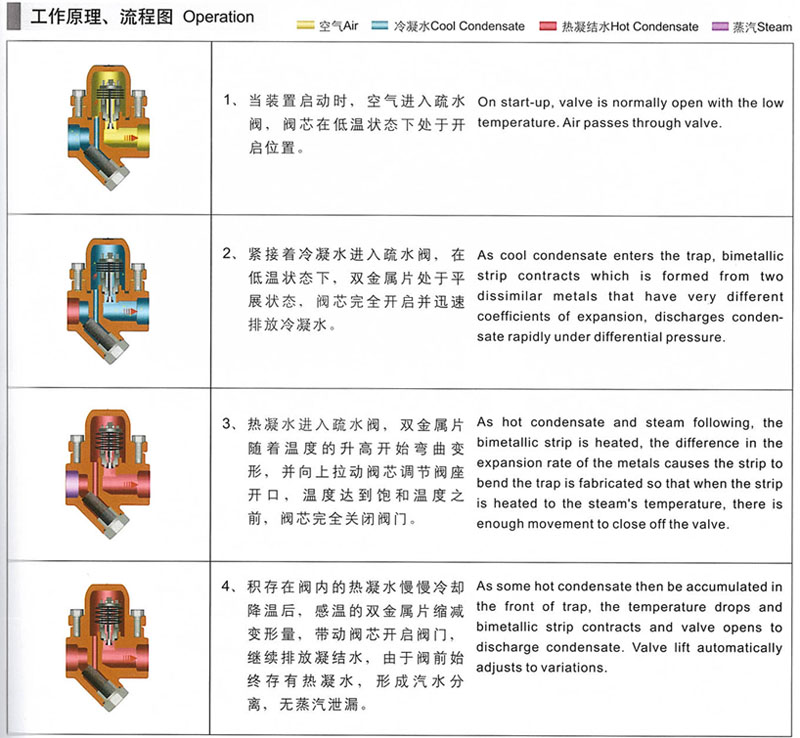

3、工作原理圖

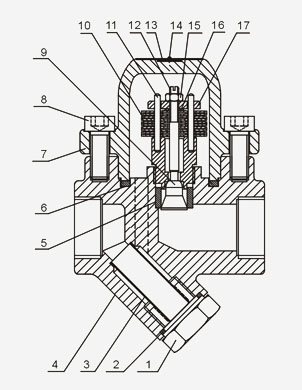

4、零部件圖

	序號	名稱	材料
	1	排污螺塞	鑄鋼
	2	排污螺塞墊圈	不銹鋼
	3	過濾網	不銹鋼
	4	閥體	鑄鋼
	5	閥座	不銹鋼
	6	閥蓋墊圈	石墨
	7	閥蓋	鑄鋼
	8	閥蓋螺栓	碳鋼
	9	閥芯	合金鋼
	10	金屬片元件	合金鋼
	11	導向桿	不銹鋼
	12	閥桿	合金鋼
	13	銘牌	不銹鋼
	14	鉚釘	不銹鋼
	15	螺母	不銹鋼
	16	墊圈	不銹鋼
	17	擋板	不銹鋼

	序號	名稱	材料
	1	閥體	碳鋼
	2	閥蓋墊圈	聚四氟乙烯
	3	閥蓋	鑄鋼
	4	閥帽墊圈	聚四氟乙烯
	5	閥帽	鑄鋼
	6	鉚釘	不銹鋼
	7	銘牌	不銹鋼
	8	螺母	不銹鋼
	9	調節螺栓	不銹鋼
	10	雙金屬元件	-
	11	閥芯	不銹鋼
	12	閥座	合金鋼
	13	閥座墊圈	紫銅
	14	過濾網	不銹鋼
	15	排污螺塞墊圈	碳鋼
	16	排污螺塞	碳鋼

	序號	名稱	材料
	1	閥體	鑄鋼
	2	過濾網	不銹鋼
	3	閥芯	不銹鋼
	4	閥座	合金鋼
	5	閥蓋墊圈	不銹鋼
	6	閥蓋	鑄鋼
	7	雙金屬元件	-
	8	擋板	不銹鋼
	9	導向桿	不銹鋼
	10	螺母	不銹鋼
	11	鉚釘	不銹鋼
	12	銘牌	不銹鋼
	13	彈簧墊圈	不銹鋼
	14	墊圈	不銹鋼
	15	內六角螺栓	碳鋼
