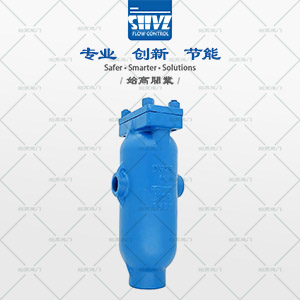

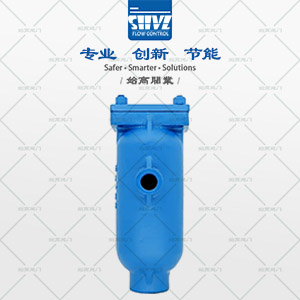

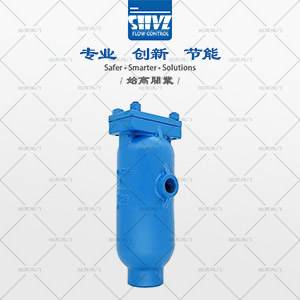

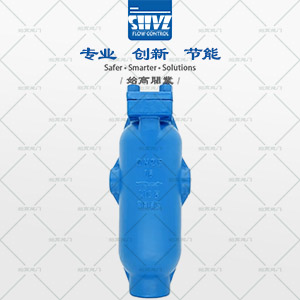

CF11 - 汽水分離器
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 汽水分離器 |
| 產品型號： | CF11 | 閥體材質： | 鑄鋼WCB |
| 連接方式： | 螺紋 | 公稱通徑： | DN15~DN32 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| 公稱壓力： | PN16;25 | 適用溫度： | ＜300℃ |
|
CF11汽水分離器主要由閥體、閥蓋、擋板、螺栓及墊片等組成。其當濕蒸汽從進口端沿螺旋倒流通道高速流入閥體內，再閥內部螺旋型擋板的作用下，產生旋轉運動，并借助離心力、沖力和渦旋作用，將比重較大的冷凝水及其他液滴從較輕的蒸汽流中分離出來凝結聚集后落入底部排放接口，并由另配的蒸汽疏水閥從系統中排除，而干燥清潔的蒸汽則可以繞過擋板繼續前行，從出口端流出。本產品為螺紋連接方式。
1、螺旋型擋流板提高了分離能力，循環分離后，其分離效果高達95％以上。
2、迅速排放凝結水、壓降損失低于工作壓力0.5％。
3、無內置過濾網，結構堅固，無需維護。

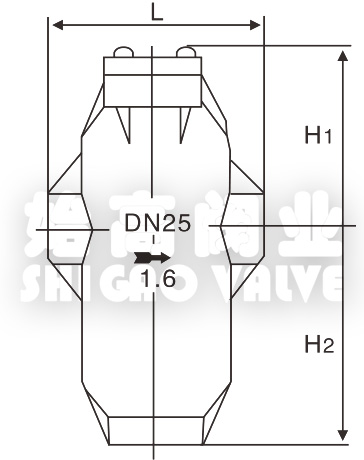

| DN | L | H1 | H2 |
| 15 | 148 | 115 | 156 |
| 20 | 148 | 115 | 156 |
| 25 | 148 | 155 | 222 |
1、雖然分離器的設計多種多樣，但它們的目的都是除去不能通過疏水閥排掉的懸浮在蒸汽中的水分。一般用于蒸汽系統中的分離器有三種形式。
2、擋板型 - 擋板或折板式分離器由很多擋板構成，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水滴就會積聚在擋板上，汽水分離器有很大的通流面積，減少了水滴的動能，大部分都會凝聚，最后落到分離器的底部，通過疏水閥排出。
3、汽旋型 - 汽旋或離心型分離器使用了一連串肋片以便產生高速氣旋，在分離器內高速旋轉流動的蒸汽。
4、吸附型 - 吸附型分離器內部的蒸汽通道上有一個阻礙物，一般是一個金屬網墊，懸浮的水滴遇到它后被吸附，水滴大到一定程度后，由于重力作用落到分離器底部。結合汽旋和吸附兩種形式的分離器也很常見，由于結合了這兩種方法整個分離效率會有所提高。
5、研究表明，擋板式分離器在10m/s 到30m/s的流速之間分離效率可接近100%，所以說如果有較大的速度波動，擋板式分離器用于蒸汽系統更為合適，況且如果管道選小，濕蒸汽的速度可超過30m/s。解決這一問題的方法之一是增大汽水分離器的口徑以及分離器上游管道口徑，以減小進入汽水分離器的蒸汽流速。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的UFS汽水分離器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
