TB6,TB11 - 雙金屬溫調式疏水閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	雙金屬溫調式疏水閥
產品型號：	TB6,TB11	閥體材質：	A105;WCB;F304
連接方式：	焊接	公稱通徑：	DN15~DN50
驅動方式：	自動	適用介質：	蒸汽；空氣；凝結水
TMO最大工作溫度：	300℃	公稱壓力	PN25

閥門概述Product introduction

TB11/TB11F雙金屬溫調式疏水閥根據溫度的變化造成感受溫雙金屬片的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。其熱敏感元件采用進口材料，靈敏度高、堅固耐用。閥前始終備凝結水，形成水封，無蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。

注意：疏水閥及前端1m內最好不保溫。為了能夠準確調整出廠狀態，用戶提供現場工作壓力及設定開閥溫度，若不提供，則按0.5MPa，80℃(TB6)，90℃(TB11)進行出廠狀態調整。

結構特點Features

-SCCV關閉系統，利用凝結水流出利和雙金屬片熱推力共同作用，增加了閥芯關閉閥座的著座力，關閉可靠，經久耐用；
-排放溫度可調整，有效利用高溫凝結水的顯熱，節能效果好；
-在管網運行時可調節排放溫度，可任意方向安裝；
-閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄露；
-抗水擊，排空氣性能優良；
-通汽初始，閥門全部開啟，低溫凝結水和空氣迅速排出，縮短了設備啟動時間；
-內部零部件全部采用不銹鋼制造，抗腐蝕、汽蝕；
-設計結構緊湊，安裝維修方便。

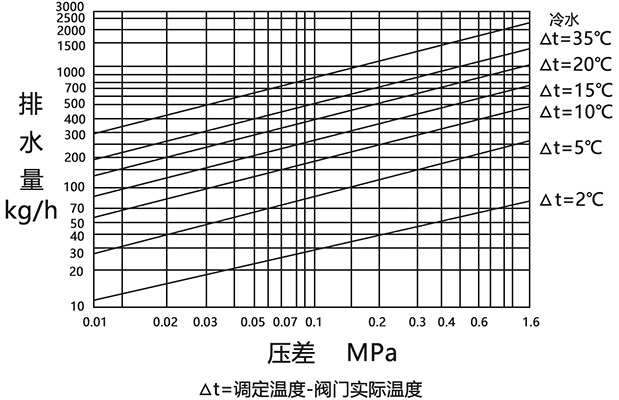

排量圖Displacement diagram

雙金屬溫調式疏水閥排量圖

外形尺寸Overall Dimension

TB11雙金屬溫調式疏水閥尺寸圖

TB6,TB11 螺紋

DN	L	H	h	W
15	90	135	25	58
20	90	135	25	58
25	95	145	27	58
32	105	150	32	58
40	115	155	35	58
50	150	160	35	58

TB6W,TB11W 承插焊

DN	L	H	h	W
15	90	135	25	58
20	90	135	25	58
25	95	145	27	58
32	105	150	32	58
40	115	155	35	58
50	150	160	35	58

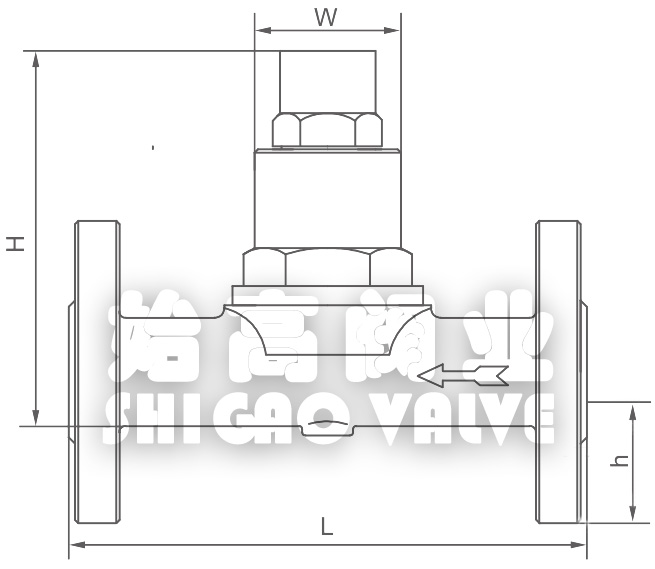

TB11F雙金屬溫調式疏水閥尺寸圖

TB6F,TB11F 法蘭

DN	L	H	h	W
15	150	160	35	58
20	150	160	35	58
25	160	175	58	58
32	210	185	68	58
40	230	210	80	58
50	230	210	80	58

結語Conclusion

雙金屬溫調式疏水閥用于蒸汽主管、蒸汽伴熱管線、散熱器、低溫加熱槽、夾層鍋、采暖等。
