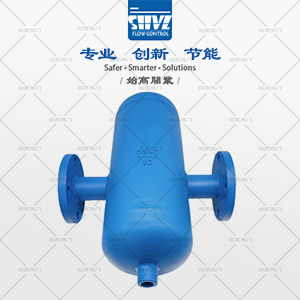

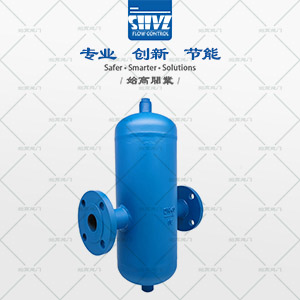

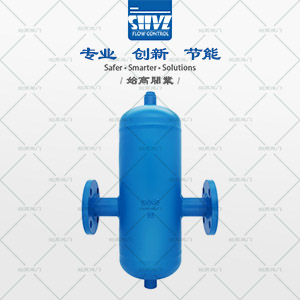

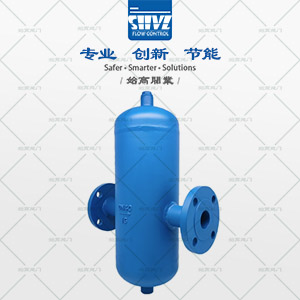

AS - 汽水分離器
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 汽水分離器 |
| 產品型號： | AS | 閥體材質： | 鑄鋼WCB |
| 連接方式： | 法蘭 | 公稱通徑： | DN65~DN200 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| 公稱壓力： | PN16;25;40 | 適用溫度： | ＜300℃ |
|
閥門概述Product introduction
AS汽水分離器當大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動，其夾帶的水份由于速度的降低而被分離出來，被分離出來的液體流入下部經疏水閥排出體外，干燥清潔的蒸汽就可從分離器出口排出，從而確保設備所使用蒸汽的干燥性。
外形尺寸Overall Dimension
| DN | 壓力 | A | B | C | D | E | F | G | H | J | K | 重量kg | 容量L |
| 65 | 1.6 | 420 | 250 | 640 | 219 | 160 | 1" | 3/4" | 100 | 265 | 30 | 46.5 | 18 |
| 65 | 2.5 | 420 | 250 | 640 | 219 | 160 | 1" | 3/4" | 100 | 265 | 30 | 49 | 18 |
| 80 | 1.6 | 525 | 330 | 735 | 273 | 145 | 2" | 3/4" | 125 | 370 | 30 | 80 | 33 |
| 80 | 2.5 | 525 | 330 | 735 | 273 | 145 | 2" | 3/4" | 125 | 370 | 30 | 88 | 33 |
| 100 | 1.6 | 575 | 335 | 795 | 324 | 165 | 2" | 3/4" | 125 | 385 | 40 | 98 | 50 |
| 100 | 2.5 | 575 | 335 | 795 | 324 | 165 | 2" | 3/4" | 125 | 385 | 40 | 106 | 50 |
| 125 | 1.6 | 656 | 312 | 845 | 356 | 230 | 2" | 3/4" | 150 | 415 | 44 | 115 | 67 |
| 125 | 3.0 | 656 | 312 | 845 | 356 | 230 | 2" | 3/4" | 150 | 415 | 44 | 134 | 67 |
| 150 | 1.6 | 706 | 345 | 935 | 406 | 245 | 2" | 3/4" | 150 | 465 | 60 | 154 | 96 |
| 150 | 3.0 | 706 | 345 | 935 | 406 | 245 | 2" | 3/4" | 150 | 465 | 60 | 172 | 96 |
| 200 | 0.6 | 850 | 465 | 1200 | 500 | 375 | 2" | 2" | 175 | 560 | 60 | 275 | 185 |
| 200 | 1.6 | 850 | 465 | 1200 | 500 | 375 | 2" | 2" | 175 | 560 | 60 | 280 | 185 |
| 200 | 3.0 | 858 | 460 | 1200 | 508 | 375 | 2" | 2" | 175 | 565 | 60 | 280 | 230 |

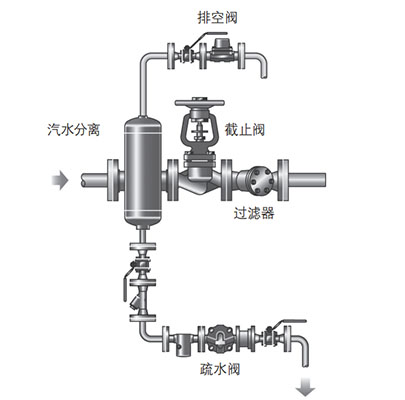

安裝說明Installation Instructions
為了確保有效排除冷凝水，需要安裝合適的浮球式疏水閥和排空氣閥。用于壓縮空氣/氣體應用時，需要再疏水閥和主管路或者汽水分離器頂部之間安裝平衡管等。
結語Conclusion
AS汽水分離器，擋板或折板式分離器由很多擋板構成，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水滴就會積聚在擋板上，汽水分離器有很大的通流面積，減少了水滴的動能，大部分都會凝聚，zui后落到分離器的底部，通過疏水閥排出。該汽水分離器用于分離蒸汽、壓縮空氣及其它氣體系統中內含的液滴，可除去蒸汽、壓縮空氣或氣體系統中所含水份，能確保設備所使用蒸汽的干燥性，配上絕熱套可提高分離器的工作性能。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AS汽水分離器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
