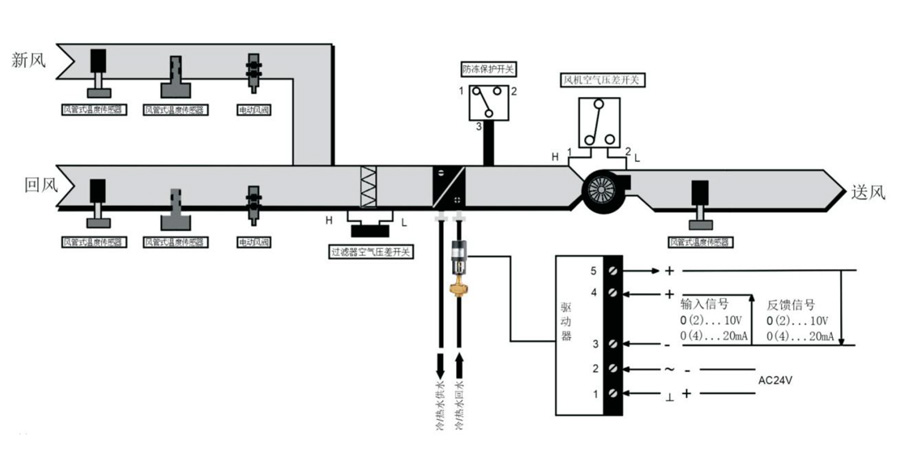

DDC空氣處理機組由風機組，新風閥，出效過濾器，表冷器/加熱盤管加濕器等組成。

控制系統由直接數字控制器，溫濕度變送器，空氣壓差開關，風閥執行器，電動閥調節閥，防凍開關組成。

在自動控制模式下運行時，裝在送風管上的溫度傳感器用于感測送風溫度。

控制器進行比例積分PI運算，輸出控制信號對電動閥門進行控制，使送風溫度保持在所設定的范圍內。

風管溫度傳感器及風管濕度傳感器分別用于感測回風及新風濕度和溫度。

控制基于這些測量值，分別計算回風及新風焓值，在過度季節對新風回風閥開關控制，當室外空氣的焓值低于室內空氣的焓值，說明不需要制冷就可直接引入新風。

當新風的焓值低于回風的焓值時，并且新風溫度低于送風溫度設定值則DDC控制器的輸出控制信號將驅動回風閥至最小開度，同時驅動新風閥至最大開度，電動二通調節閥全開。

當新風焓值高于風含值或新風溫度高于送風溫度設定值�？刂破鲗⑤敵隹刂菩盘栻�(qū)動回風閥至最大開度，而斷風閥將驅動至最小開度，控制器與送風機連鎖，夏季停風機時，關閉冷水閥門、同時新風閥全開，回風閥全開、冬季停風機時，打開熱水閥門，同時新風閥全開，回風閥全開。

當過濾器阻塞時，空氣壓差開關用于監視過濾器阻塞狀態。當其兩端壓差值超過設定值時，空氣壓差開關常開觸點閉合，輸出信號到控制器。

空氣壓差開關用于監視風機運行狀態。當風機啟動時，空氣壓差開關常開觸點閉合，輸出信號到控制器。

冬季，當裝在熱水盤管回水末端的低溫防凍開關感測到的溫度低于設定溫度時，低溫防凍開關將輸出一個開關量信號到控制器�？刂破鲗⑤敵鲂盘�，停止風機、新風閥全關，回風閥全開，電動兩通調節閥全開，以防止盤管凍裂，當?shù)蜏胤纼鲩_關回復正常時，重新氣動風機，打開新風閥，機組恢復工作。

空氣處理機組控制

二管制

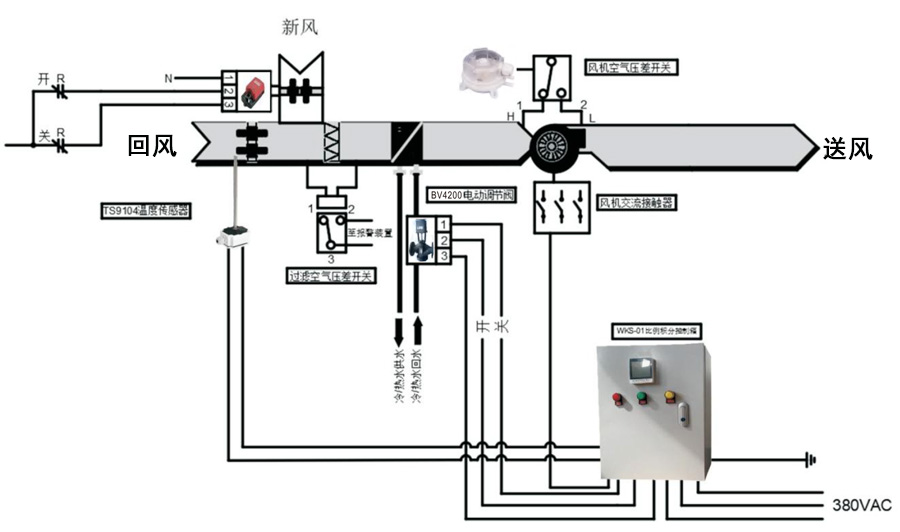

空氣處理機組控制系統主要由比例積分溫控器，溫度傳感器，空氣壓差開關，新風閥電動執行器，電動二通調節閥組成。

溫度控制器制冷/制熱模式轉換開關可根據運行工況進行模式轉換設定。比例積分溫度控制器將裝在送風管上的溫度傳感器所檢測的溫度與控制器設定溫度值相比較，并根據PI運算輸出相應的信號，對電動閥進行調節控制，使回風溫度保持在設定值范圍內。比例疾風控制器與送風機連鎖。當送風機停時，控制器被切斷供電電源，同時關閉冷/熱電動調節閥�？諝鈮翰铋_關檢測風機狀態，使裝在風機控制盤上的“風機運行狀態”指示燈亮起。

裝在新風入口處的電動風閥與送風機連鎖，當送風機氣動時，新風閥開至所設定開度。當送風機停時，新風閥關閉。

空氣壓差開關檢測空氣過濾網的阻塞狀態，當過濾網兩側之壓差超過其設定值時，壓差開關的觸點導通，可使裝在風機控制盤上的“跟換過濾網”指示燈亮起。
