風門驅動器

風門驅動器摘要

TM系列風門驅動器采用雙向控制，可提供4~32N.m扭矩，直接安裝于風門、通風百葉窗等裝置上，實現開關、比例式0~10VDC或4~20MA信號控制，并提供0~10VDC的位置反饋信號。廣泛應用于通風、空調等樓宇自控的風路系統中。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	風門驅動器
產品型號：	TM	防護等級：	IP65
電源電壓：	24V;220V	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

TM系列風門驅動器采用雙向控制，可提供4~32N.m扭矩，直接安裝于風門、通風百葉窗等裝置上，實現開關、比例式0~10VDC或4~20MA信號控制，并提供0~10VDC的位置反饋信號。廣泛應用于通風、空調等樓宇自控的風路系統中。驅動器采用雙向磁滯同步電機，具有過載保護功能，無需限位開關，運行至終點，電機離合，驅動器自行停止，并帶有可調較高精度的機械限位，可選用帶輔助開關、位置反饋開關。

手動功能

通過驅動器側方褐色按鈕進行手動操作，向下?lián)軇域?qū)動器上的手動拔鈕，驅動器脫離齒輪傳動裝置。按住手動拔鈕不放時，就可以對風門進行手動操作。請勿帶電操作！

安裝簡便

4~6Nm驅動器為方軸安裝，與方型風門軸連接固定，風門軸尺寸為圓軸最小6~16mm;或方軸最小8mm-最大12mm。

8~32Nm驅動器通過萬能夾持器固定在軸上（可根據客戶需要提供多種特殊的執行器本體固定支架）。建議范圍：圓軸最小10~20mm；或方軸最小10mm-最大16mm。

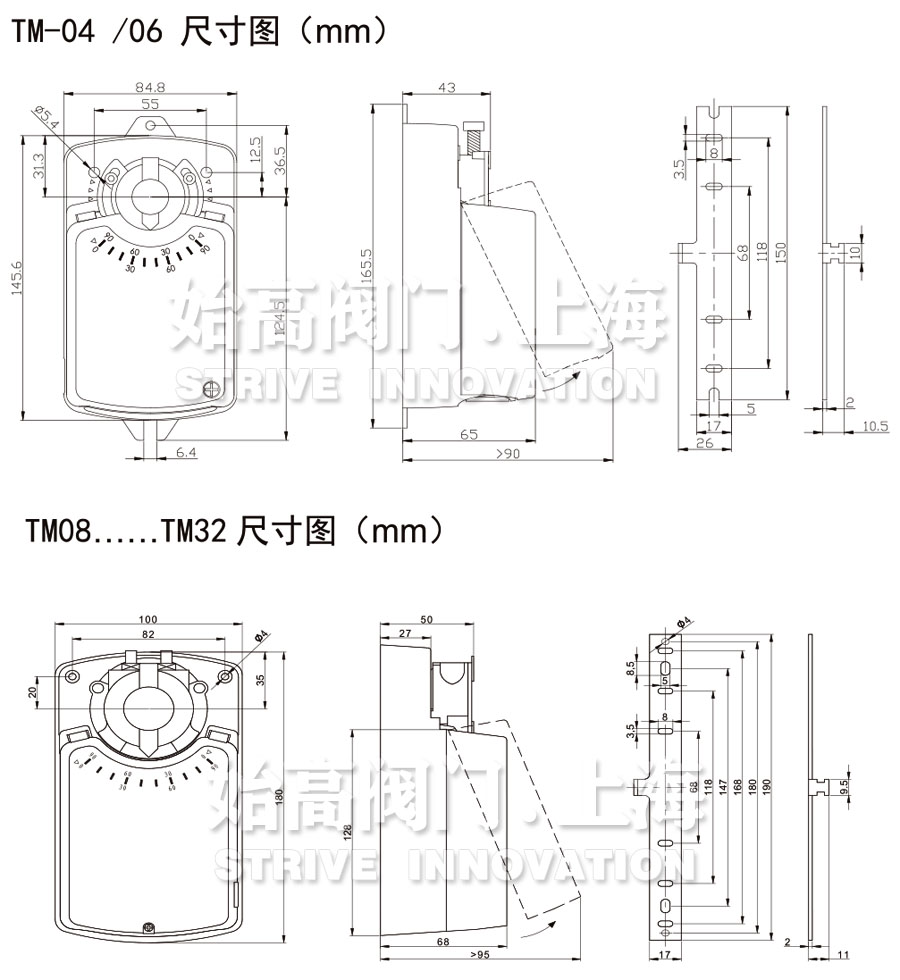

二、外形尺寸

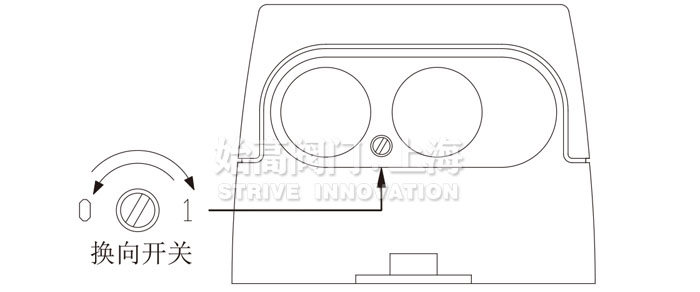

三、開關方向設置

改變執行器旋轉方向

換向開關設置：

轉向1 隨信號增大，執行器逆時針旋轉

轉向0 隨信號增大，執行器順時針旋轉

注：出廠設置為轉向0隨信號增大，執行器順時針旋轉

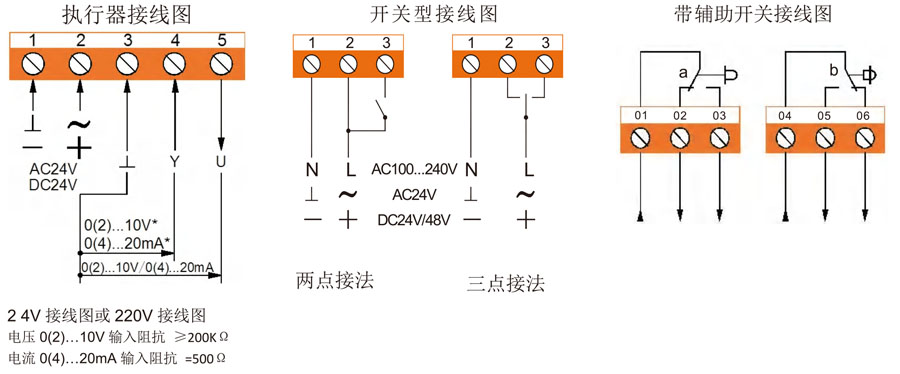

四、接線圖
