VB3200比例積分電動調節閥
| 比例積分電動調節閥摘要 |
VB3200比例積分電動調節閥是自動調節控制管道量度的裝置，適用供熱、通風和空調系統中對次序熱水的連續調節控制。如：空調通風設備的水路控制，供暖設備的水路控制。VB3200比例積分電動兩通調節閥專供的中央空調風機盤管的配套產品 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 比例積分電動調節閥 |
| 產品型號： | VB3200 | 閥體材質： | 黃銅 |
| 連接方式： | 螺紋 | 公稱通徑： | DN32-DN65 |
| 驅動方式： | 電動 | 適用介質： | 冷水；熱水；50%以內的乙二醇水溶液 |
| 適用溫度： | -10℃-50℃ | 公稱壓力： | 1.6MPa |
| 結構形式： | 二通、三通 | 流量特性： | 等百分比或線性 |
| 滲漏量： | Kv值0.01％ | 最大行程： | 25mm |
| 允許壓差： | 0.6MPa | 工作濕度： | 10%-90RH無結露 |
| 電機形式： | 交流永磁同步可逆電機 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
一、產品概述
VB3200比例積分電動調節閥是自動調節控制管道量度的裝置，適用供熱、通風和空調系統中對次序熱水的連續調節控制。如：空調通風設備的水路控制，供暖設備的水路控制。
VB3200比例積分電動兩通調節閥專供的中央空調風機盤管的配套產品，由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能，閥體部分采用活塞式結構。電動兩通調節閥可與溫控器配套使用，由溫控器控制電動閥電機，使閥門開或關，實現管道冷水或熱水的通或斷，再通過風機盤管送風，以實現溫度的自動調節。比例積分電動閥系列能調節蒸汽或冷熱水的流量，廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。具有0～10V或4～20mA反饋信號(選配)。
浮點型，內置24V/AC雙向可逆馬達，接受開關型控制信號，提供遞增式控制；
浮點型，內置220V/AC雙向可逆馬達，接受開關型控制信號，提供遞增式控制；
智能型，能接受與反饋0-10V或4-20mA控制訊號，提供比例式控制。

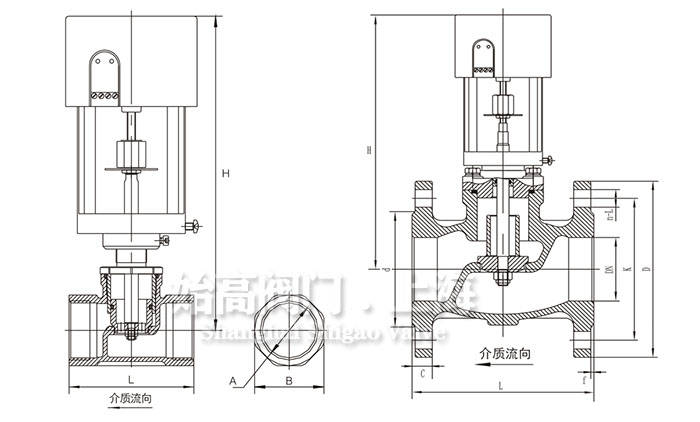

二、外形結構
三、外形尺寸表
| 型號 | 連接方式 | 規格 | L | H | D | A | K | C | n-d | 行程 |
| VB3200-32 | 絲扣 | DN32 | 90 | 222 | 50 | G1-1/4 | - | - | - | 20 |
| VB3200-40 | 絲扣 | DN40 | 100 | 222 | 57 | G1-1/2 | - | - | - | 20 |
| VB3200-50 | 絲扣 | DN50 | 115 | 224 | 69 | G2 | - | - | - | 20 |
| VB3200-32F | 法蘭 | DN32 | 150 | 270 | 140 | - | 100 | 18 | 4-18 | 20 |
| VB3200-40F | 法蘭 | DN40 | 150 | 270 | 150 | - | 110 | 18 | 4-18 | 20 |
| VB3200-50F | 法蘭 | DN50 | 160 | 270 | 165 | - | 125 | 20 | 4-18 | 20 |
| VB3200-65F | 法蘭 | DN65 | 180 | 275 | 185 | - | 145 | 20 | 4-18 | 20 |

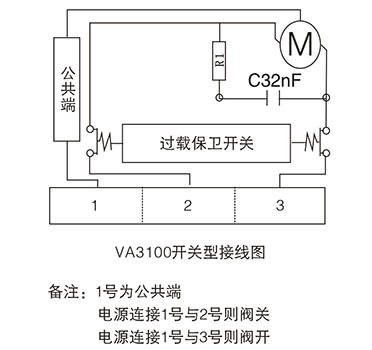

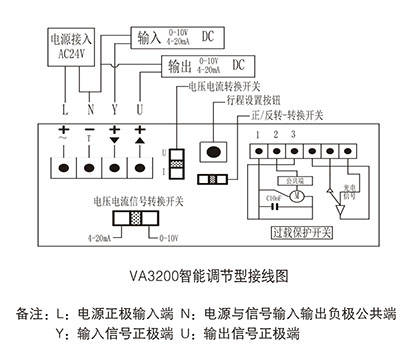

四、接線圖
 |
 |
開關型：開關量，直接24V交流電電壓驅動，另配比例積分溫度控制器。智能調節型：模擬量，標準信號控制，輸入控制信號0-10V或4-20mA，反饋信號0-10V或4-20mA。
