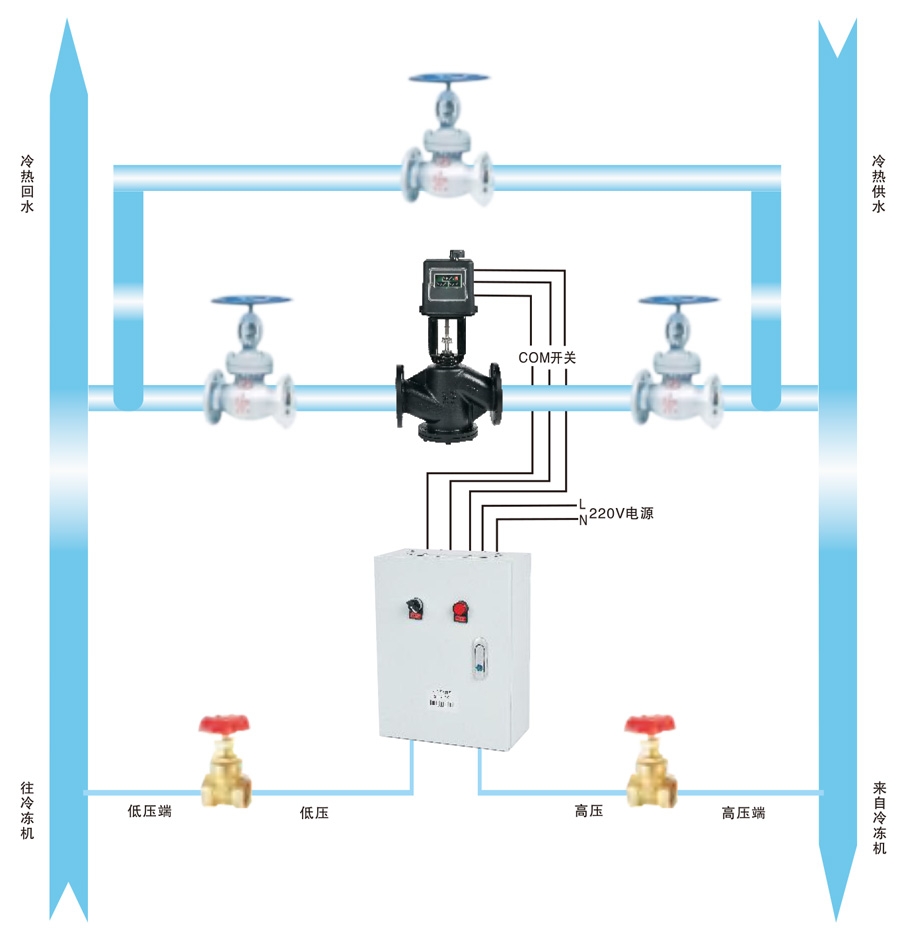

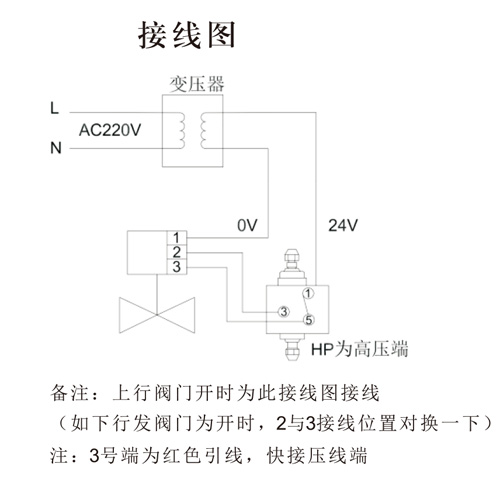

圖示系統為電動閥與對應驅動器配套應用于壓差旁通控制系統，主要由壓差控制器、旁通電動調節閥門、驅動器、變壓器以及手動旁通閥組成壓差控制器對系統的進水與回水兩端的壓差進行檢測，并根據檢測的結果對電動閥門進行調節控制，從而使進水與回水實現旁通以保持所需求的壓差。

當進水與回水的壓差超過壓差控制器設定值時，壓差控制器輸出閥開信號使閥門驅動器閥開得電，閥開逐漸打開；當進水與回水的壓差達到壓差控制器設定值時，壓差控制器無電壓輸出，使進水與回水的壓差達到壓差控制器設定值時，壓差控制器無電壓輸出，使進水與回水保持壓差設定值，閥門穩定在某一位置；當進水與回水的壓差小與壓差控制設定值時，壓差控制器輸出閥關信號，使閥門驅動器閥關得電，閥門逐漸關閉，進水與回水最終達到設定壓差值。
