法蘭黃銅過濾器黃銅螺紋過濾器
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 黃銅螺紋過濾器 |
| 產品型號： | GL11W | 閥體材質： | 黃銅 |
| 連接方式： | 螺紋 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 自動 | 適用介質： | 水、油、非腐蝕性介質 |
| 適用溫度： | -10℃-120℃ | 公稱壓力： | PN16 |
|
一、黃銅螺紋過濾器概述
S-YG11-16T黃銅螺紋過濾器廣泛應用于管路工程系統中，過濾介質中的雜質，使流動介質符合工作要求。工作溫度在120℃以下，公稱壓力為1.6MPa。
二、黃銅螺紋過濾器參數表
| 公稱通徑：DN10-DN100 | 公稱壓力：1.6MPa |
| 適用介質：水、油、非腐蝕性介質 | 適用溫度：-10℃-120℃ |
| 閥體材質：黃銅 | 連接方式：螺紋連接 |

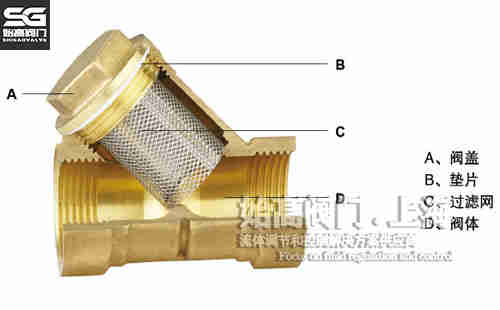

三、黃銅螺紋過濾器的特點
1、過濾器濾網采用不銹鋼材質制造。
2、閥蓋采用聚四氟乙烯密封，拆卸清洗濾網方便。

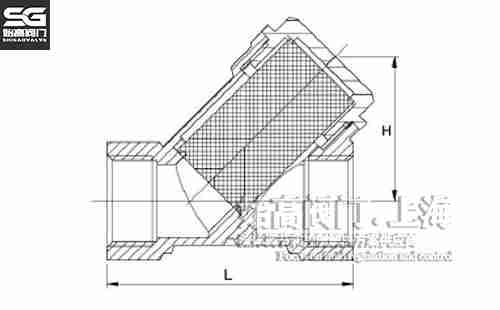

四、黃銅螺紋過濾器尺寸表
| DN | Size | L | B | H |
| 10 | 1/4" | 54.5 | 13 | 33.5 |
| 15 | 1/2" | 55.5 | 15 | 33.5 |
| 20 | 3/4" | 68 | 20 | 39.5 |
| 25 | 1" | 71.5 | 23 | 44.5 |
| 32 | 1-1/4" | 96 | 30 | 55 |
| 40 | 1-1/2" | 105 | 34 | 65.5 |
| 50 | 2" | 125 | 36 | 73 |
五、產品種類
|
|

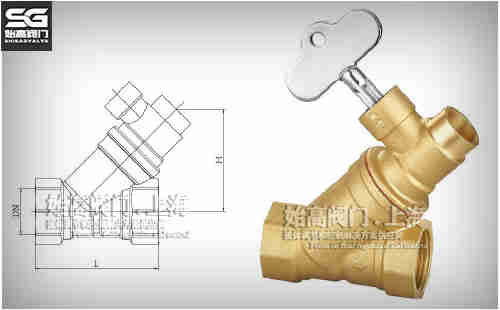

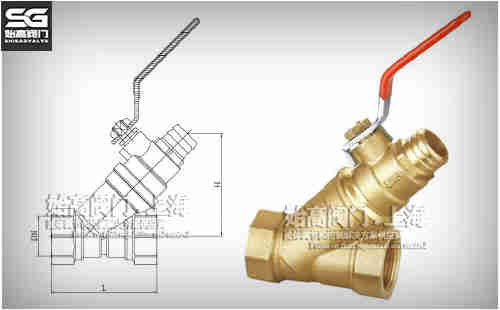

| 黃銅過濾排污閥 | 黃銅鎖閉過濾排污閥 |
六、安裝說明
1、安裝時應注意介質的流向與閥體上箭頭方向一致。
2、管螺紋連接過濾器，安裝旋緊時應扳鉗該螺紋同側的六角或八角部位，不應該板鉗在另一端的六角或八角部位，以免造成閥體變形或影響開啟。
3、法蘭過濾器上分度圓應與管道法蘭分度尺寸一致方能相配，兩端管道中心應垂直于過濾器法蘭平面，否則會造成閥體扭曲而變形。
4、濾網應根據介質情況定期進行清洗，以免雜質阻塞影響介質的流通。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅螺紋過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
