當前位置: 始高閥門 > 調節閥 > 小流量調節閥 > ZDLY電動小流量調節閥
更新時間：2021-7-3 15:18:15
ZDLY電動小流量調節閥
| 產品信息 | |
| 產品型號：ZDLY |  021-31261651 |
| 產品口徑：DN6~DN25 |  www.wssso.cn |
| 產品壓力：1.6MPa-16.0MPa |  961134865@qq.com |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

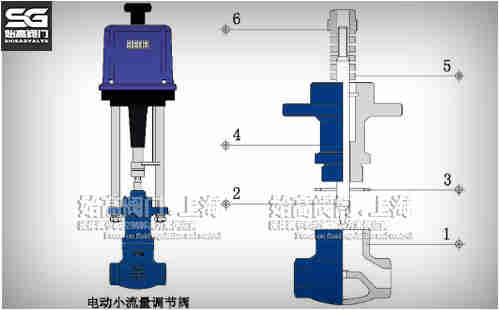

一、電動小流量調節閥概述
ZDLY電動小流量調節閥可適應不同流量要求的工況，配由引進德國技術的PSL系列電子式電動執行器，電動執行機構內有伺服放大器，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。電動小流量調節閥是針對某些特殊工況定制的電動調節閥，微小流量電動調節閥是采用鍛造閥體鍛造而成，容易做高壓結構。閥芯尺寸可從加工差等0.15~15mm。電動小流量調節閥廣泛用于電力、石油、化工、冶金、環保、輕工、數字和科研設備等行業的工業過程自動控制系統中。
二、技術性能及參數表
| 閥體形式：直通鑄造閥 | 公稱通徑：DN6~DN25 |
|
公稱壓力：PN1.6/2.5/4.0/6.4/10.0MPa/16.0MPa ANSI 150/300/600/900/1500LB |
連接方式：螺紋（適用于1"以內） 焊接（對焊、承插焊等） |
| 結構長度：符合GB/T12221標準 | 閥芯形式：針式閥芯 |
| 閥蓋形式：標準型、高溫型、波紋管密封型、低溫型 | 密封填料：V型聚四氟乙烯、柔性石墨填料 |
| 密封墊片：聚四氟乙烯墊、金屬石墨纏繞墊 | 流量特性：等百分比、線性 |
三、電動小流量調節閥的規格
| 公稱通徑（DN） | G3/8" G1/2" G3/4" G1" | ||||||||||||
| 閥座直徑 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允許壓差（MPa） | ≤公稱壓力 | ||||||||||||
| 公稱壓力（MPa） | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
| 額定行程 | 8 | 10 | 12 | ||||||||||

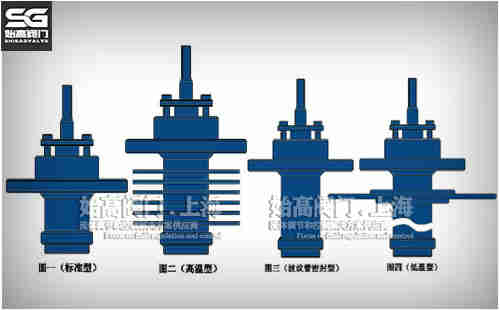

| 閥蓋形式 | 標準型（-17~250℃）、高溫型（250~450℃）、低溫型（-40~-196℃）、波紋管密封型（-40~350℃） | ||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 閥芯形式 | 單座式 | ||||||||||||
| 流量特性 | 等百分比、直線性 | ||||||||||||
| 執行器類別 | PSL系列、3810L系列、客戶指定品牌 | ||||||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4~20mA或1~5VDC、輸出信號：4~20mADC | ||||||||||||
| 防護等級：相當IP65 | |||||||||||||
| 環境溫度：-25~70℃、環境濕度：≤95％ | |||||||||||||
四、主要性能指標
| 項目 | 指標值 | ||
| 基本誤差％ | 配3810L±2.5 配PSL±1.0 | ||
| 回差％ | 配3810L±2.0 配PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差％ | ≤2.5 | ||
| 泄漏量L/h | 0.01％×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

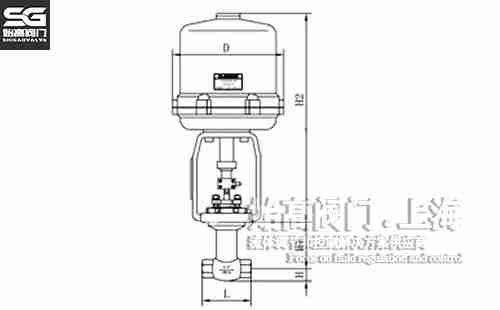

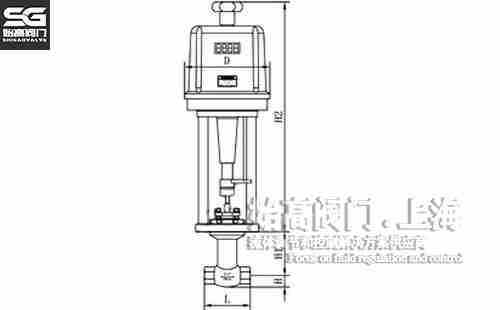

五、電動小流量調節閥尺寸表
| 公稱通徑DN | 閥座直徑dn | L | H | H1 | H2 | A |
| G3/8" | 1.5~15 | 95 | 30 | 130 | 298 | 282 |
| G1/2" | 1.5~15 | 95 | 30 | 130 | 298 | 282 |
| G3/4" | 1.5~15 | 110 | 30 | 130 | 298 | 282 |
| G1" | 1.5~15 | 110 | 30 | 130 | 465 | 177 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZDLY電動小流量調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
