Z0W2氮封裝置控制閥
| 產品信息 | |
| 產品型號：Z0W2 |  021-31261651 |
| 產品口徑：DN20-DN100 |  www.wssso.cn |
| 產品壓力：1.6MPa-6.4MPa |  961134865@qq.com |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、氮封裝置控制閥概述
Z0W2氮封裝置控制閥為雙膜片微壓控制閥，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。主要用于保持容器頂部保護氣體(一般為氮氣)的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
二、氮封裝置控制閥參數表
| 公稱通徑：DN20-DN100 | 公稱壓力：1.6MPa-6.4MPa |
| 適用介質：氮氣 | 適用溫度：≤80℃ |
| 閥體材質：鑄鋼、不銹鋼 | 閥芯形式：單座(P)、雙座(N)、套筒(M) |
| 流量特性：快開 | 設定偏差值：±5％ |

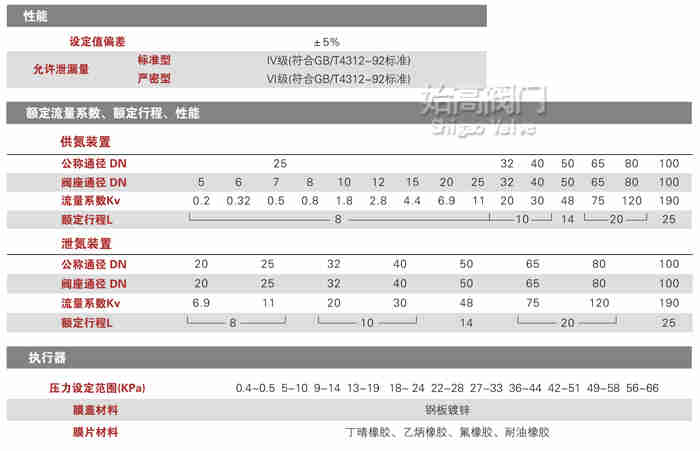

三、性能
四、氮封裝置控制閥性能

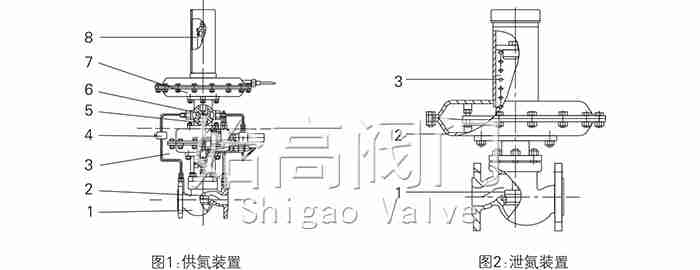

| 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 |
| 1 | 主閥 | 2 | 主閥閥芯 | 3 | 主閥執行機構 | 1 | 主閥 |
| 4 | 減壓閥 | 5 | 節流閥 | 6 | 指揮器閥芯 | 2 | 檢測機構 |
| 7 | 檢測機構 | 8 | 預設彈簧 | - | - | 3 | 彈簧 |
五、工作原理
供氮裝置(見圖一)，將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構(7)，介質在檢測元件上產生一個作用力于預設彈簧(8)預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)打開，使閥前氣體經減壓閥(4)，節流閥(5)，進入主閥執行器機構(3)上、下膜室，打開主閥閥芯(2)，向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。
泄氮裝置(見圖2)，該裝置采用內反饋結結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力預設彈簧(3)預緊力相平衡。當罐內壓力升高至于泄氮裝置壓力設定點，平衡被破壞，是閥芯(1)上移，打開閥門，向外界泄放氮氣，當罐內壓力將至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氮封裝置控制閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
