ZDLN電動雙座調節閥
| 產品信息 | |
| 產品型號：ZDLN |  021-31261651 |
| 產品口徑：DN25-DN300 |  www.wssso.cn |
| 產品壓力：1.6MPa-10.0MPa |  961134865@qq.com |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

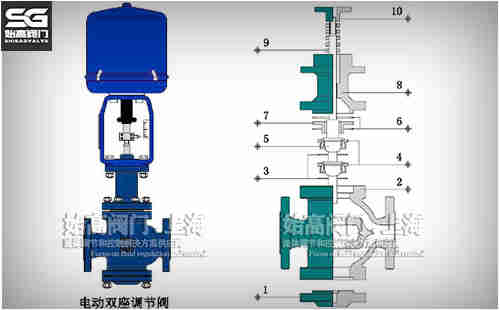

一、電動雙座調節閥概述
ZDLN電子式電動雙座調節閥是由雙座閥體及直行程電動執行器組成。采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等特點。電動雙座調節閥所配置的電動執行器內含伺服放大器，接受統一的4~20mA或1~5VDC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，來進行對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。廣泛用于控制氣體、液體、蒸汽等介質，使用與壓差較大且對泄漏量要求不高的干凈介質場合。
二、電動雙座調節閥技術性能表
| 閥體形式：直通鑄造雙座球形閥 | 公稱通徑：DN20~DN300 |
|
公稱壓力：PN1.6/2.5/4.0/6.4/10.0MPa ANSI 150/300/600LB JIS 10K/20K/30K/40K |
連接方式：法蘭（FF、RF、RTJ等） 螺紋（適用于1"以內） 焊接（對焊、承插焊等） |
| 結構長度：符合IEC534標準 | 法蘭標準：GB/T9113、JB/T79、HG20594 |

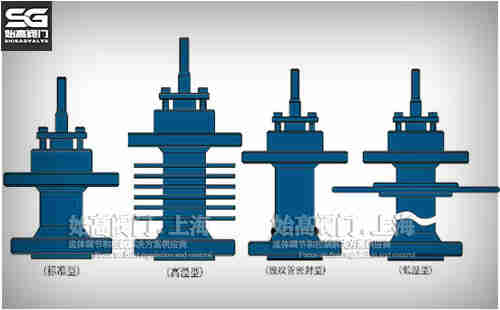

| 閥蓋形式：標準型、高溫型、波紋管密封型、低溫型 | 密封填料：V型聚四氟乙烯、柔性石墨填料 |
| 密封墊片：聚四氟乙烯墊、金屬石墨纏繞墊 | 閥芯形式：單座柱塞形閥芯 |
| 流量特性：等百分比、線性、快開 | 執行結構：PSL系列、3810L系列等 |
三、規格與參數
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系數（KV） | 直線 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1000 |
| 等百分 | 8 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 允許壓差（MPa） | ≤公稱壓力 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型（-17℃~250℃）、高溫型（250~450℃）、低溫型（-40~-196℃）、波紋管密封型（-40~350℃） | |||||||||||||
| 執行器類別 | 381L系列、PSL系列、客戶指定品牌 | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4`20mA或1~5VDC、輸出信號：4~20mADC | |||||||||||||
| 防護等級：相當IP55 | ||||||||||||||
| 環境溫度：-25℃~70℃、環境濕度：≤95％ | ||||||||||||||
四、主要性能指標
| 項目 | 指標值 | ||
| 基本誤差％ | 配3810L±2.5 配PSL±1.0 | ||
| 回差％ | 配3810L±2.0 配PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差％ | ≤2.5 | ||
| 泄漏量L/h | 0.01％×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

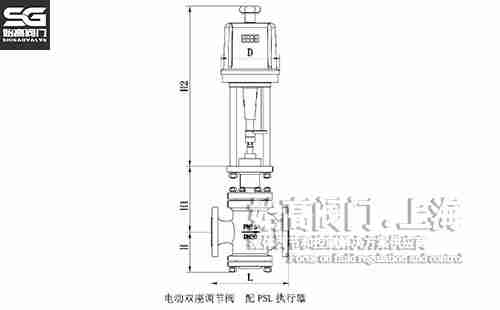

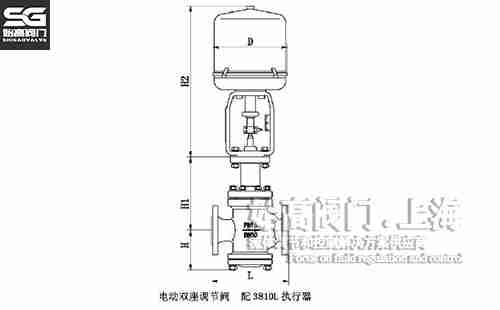

五、電動雙座調節閥尺寸表
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZDLN電子式電動雙座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
