GIQ氣動高真空蝶閥
| 產品信息 | |
| 產品型號：GIQ |  021-31261651 |
| 產品口徑：DN25-DN800 |  www.wssso.cn |
| 產品壓力：105~1.3×10-6 |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、氣動高真空蝶閥概述
GIQ氣動高真空蝶閥適用于高真空系統中用來接通或介質氣流之用。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥瓣旋轉90°實現閥門的開啟和關閉。主要適用的工作介質為空氣和非腐蝕性氣體。
二、氣動高真空蝶閥參數
公稱通徑：DN25-DN800
適用范圍(Pa)：105~1.3×10-6
閥門漏率(Pa.L/S)：≤1.3×10-7
適用溫度：-25℃~80℃(丁腈橡膠)、-30℃~150℃(氟橡膠)
閥體材質：不銹鋼或碳鋼
安裝位置：任意
氣源壓力(MPa)：0.4-0.8
電源電壓：標準：AC220V/50Hz、特殊：AC110V/DC24V/DC12V等
信號反饋：標準：不帶反饋信號、特殊：磁性開關DC/AC5-240V
三、氣動高真空蝶閥尺寸表

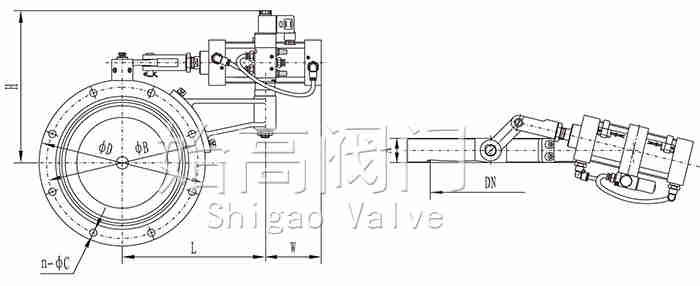

| 連接及外形尺寸(法蘭標準:JB919)： | 單位：mm |
| 型號 | 通徑 | φD | φB | H | A | L | W | n-φc |
| GIQ-25 | 25 | 70 | 55 | 140 | 22 | 160 | 62 | 4-7 |
| GIQ-32 | 32 | 78 | 64 | 144 | 22 | 160 | 62 | 4-7 |
| GIQ-40 | 40 | 85 | 70 | 148 | 22 | 160 | 62 | 4-7 |
| GIQ-50 | 50 | 110 | 90 | 161 | 22 | 160 | 62 | 4-9 |
| GIQ-63 | 63 | 130 | 110 | 171 | 26 | 180 | 81 | 4-9 |
| GIQ-80 | 80 | 145 | 125 | 178 | 30 | 180 | 81 | 4-9 |
| GIQ-100 | 100 | 170 | 145 | 192 | 30 | 180 | 81 | 4-12 |
| GIQ-125 | 125 | 195 | 170 | 209 | 35 | 207 | 86 | 4-12 |
| GIQ-150 | 150 | 220 | 195 | 220 | 35 | 207 | 86 | 8-12 |
| GIQ-200 | 200 | 275 | 250 | 252 | 40 | 236 | 100 | 8-12 |
| GIQ-250 | 250 | 330 | 300 | 283 | 45 | 236 | 100 | 8-12 |
| GIQ-300 | 300 | 380 | 350 | 329 | 55 | 280 | 118 | 8-14 |
| GIQ-400 | 400 | 500 | 465 | 389 | 60 | 303 | 136 | 8-18 |

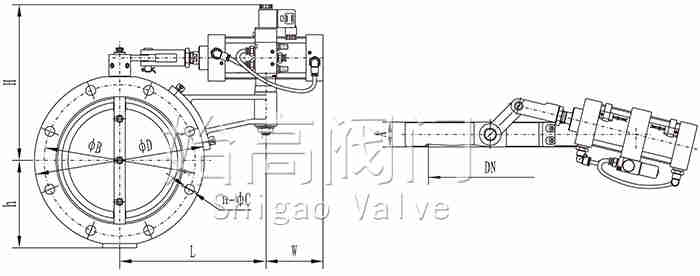

| 連接及外形尺寸(法蘭標準:GB/T6070)： | 單位：mm |
| 型號 | 通徑 | φD | φB | H | h | A | L | W | n-φc |
| GIQ-50A | 50 | 110 | 90 | 162 | 55 | 26 | 160 | 62 | 4-9 |
| GIQ-63A | 63 | 130 | 110 | 172 | 66 | 32 | 180 | 81 | 4-9 |
| GIQ-80A | 80 | 145 | 125 | 178 | 74 | 32 | 180 | 81 | 8-9 |
| GIQ-100A | 100 | 165 | 145 | 187 | 84 | 32 | 180 | 81 | 8-9 |
| GIQ-125A | 125 | 200 | 175 | 208 | 102 | 35 | 207 | 86 | 8-11 |
| GIQ-150A | 150 | 225 | 200 | 220 | 114 | 35 | 207 | 86 | 8-11 |
| GIQ-200A | 200 | 285 | 260 | 256 | 146 | 45 | 236 | 100 | 12-11 |
| GIQ-250A | 250 | 335 | 310 | 282 | 173 | 50 | 236 | 100 | 12-11 |
| GIQ-300A | 300 | 425 | 395 | 350 | 216 | 55 | 280 | 118 | 12-14 |
| GIQ-400A | 400 | 510 | 480 | 392 | 259 | 60 | 304 | 130 | 16-14 |
| GIQ-500A | 500 | 600 | 565 | 440 | 312 | 80 | 350 | 175 | 12-18 |
| GIQ-600A | 600 | 710 | 670 | 525 | 366 | 100 | 360 | 212 | 12-21 |
| GIQ-800A | 800 | 920 | 880 | 690 | 473 | 130 | 520 | 268 | 20-21 |
四、應用
真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GIQ氣動高真空蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
