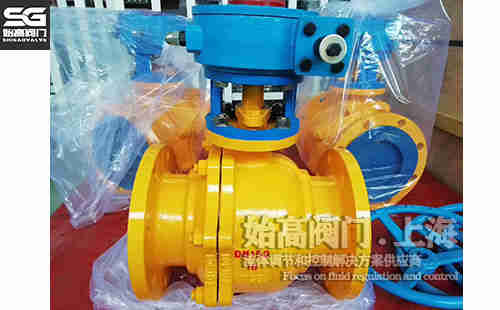

Q41B氨用球閥
| 產品信息 | |
| 產品型號：Q41B |  021-31261651 |
| 產品口徑：DN15-DN200 |  www.wssso.cn |
| 產品壓力：1.6MPa-6.4MPa |  961134865@qq.com |
| 產品材質：鑄鋼、低溫鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、氨用球閥相關概述
Q41B氨用球閥主要使用于制冷、冷凍等化工流程的氨、液氨、氟利昂、制冷劑設備管線上，起到對管路流體介質的啟閉作用。該專用球閥是根據各制冷系統的特殊工藝設計制作而成，采用了新型、先進、可靠的工藝，球體經高溫模壓、熱包覆增強四氟方式，具有耐氨腐蝕、密封性能好、安全無泄漏、使用壽命長等顯著特點，該閥客服了同類產品球體易腐蝕、易泄漏、壽命短的缺陷、制冷工藝流程上專用球閥的產品。
二、氨用球閥的特點
1、結構緊湊，設計合理，通道流暢耐性好，流阻系數小。
2、易實現快速啟閉，在管道上起到切斷、分配和改變介質流動的作用。
3、本閥結構簡單，密封可靠，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修。
4、適用于液氨和氣氨這樣的危險介質使用。
三、氨用球閥參數表
| 公稱通經：DN15-DN200 | 公稱壓力：1.6MPa-4.0MPa | 適用溫度：-50℃~150℃ |
| 適用介質：液氨、氣氨 | 閥體材質：鑄鋼、不銹鋼 | 操作方式：手動 |
| 設計標準：GB/T 12237;JB/T 7745 | 連接標準：GB/T 12221;JB/T 7745 | 檢測標準：JB/T 9092 |

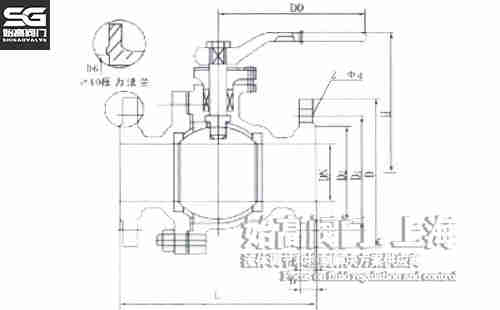

四、氨用球閥尺寸表
Q41F/B-16C/P/R主要連接尺寸：
| DN | L | D | D1 | D2 | b-f | z-∮d | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 60 | 108 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-14 | 64 | 120 |
| 25 | 150 | 115 | 85 | 65 | 16-2 | 4-14 | 90 | 165 |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-18 | 105 | 180 |
| 40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 150 | 240 |
| 50 | 200 | 160 | 125 | 100 | 16-3 | 4-18 | 190 | 240 |
| 65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 485 | 320 |
| 80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 215 | 650 |
| 100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 250 | 400 |
| 125 | 320 | 245 | 210 | 185 | 22-3 | 8-18 | 280 | 500 |
| 150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 320 | 600 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 370 | 800 |
| 250 | 550 | 405 | 355 | 320 | 30-3 | 12-25 | 440 | 880 |
Q41F/B-25C/P/R主要連接尺寸：
| DN | L | D | D1 | D2 | b-f | z-∮d | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 60 | 108 |
| 20 | 140 | 105 | 75 | 55 | 16-2 | 4-14 | 64 | 120 |
| 25 | 150 | 115 | 85 | 65 | 16-2 | 4-14 | 90 | 165 |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-18 | 105 | 180 |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 160 | 240 |
| 50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 205 | 270 |
| 65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 215 | 350 |
| 80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 230 | 400 |
| 100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 270 | 500 |
| 125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 300 | 600 |
| 150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 340 | 900 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 400 | 1100 |
| 250 | 550 | 435 | 370 | 332 | 36-3 | 12-30 | 470 | - |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41B氨用球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
