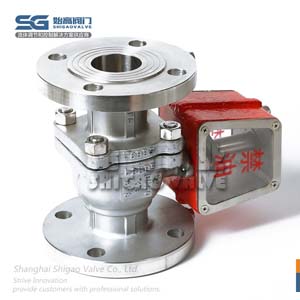

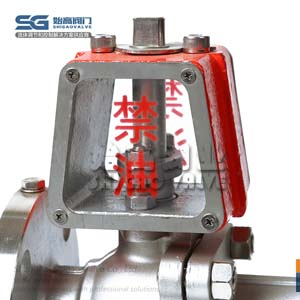

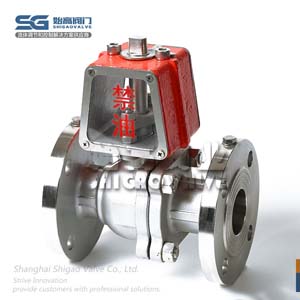

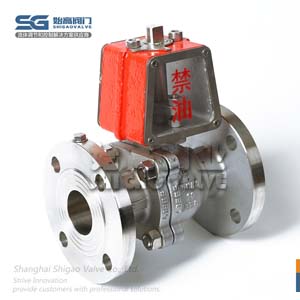

QY41F - 氧氣專用球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氧氣專用球閥 |
| 產品型號： | YQ41F-16P/R;YQ41F-25P/R;YQ41F-40P/R | 閥體材質： | 不銹鋼304/316 |
| 連接方式： | 法蘭連接 | 公稱通徑： | DN15~DN200 |
| 驅動方式： | 手動/氣動 | 適用介質： | 氧氣 |
| 適用溫度： | -18℃~300℃ | 公稱壓力： | 1.6Mpa；2.5MPa；4.0MPa |
| 設計標準： | GB/T 12237 | 結構長度： | GB/T 12221 |
| 連接法蘭： | GB/T 9113；JB/T 79 | 試驗與檢驗： | GB/T 13927 |
|
氧氣專用球閥屬于氧氣管道專用閥門，除了具有普通閥門用特點外，又鑒于它采用了質地優良的不銹鋼/銅材質制造，又具有耐腐蝕、阻燃性能好、導電性好、傳熱性快等優點，加之我公司結構上的不斷更新和精細工藝的保證，使得氧氣專用球閥已成為氧氣管控工程系統中理想的設備之一。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
不銹鋼氧氣專用球閥采用材質優良的不銹鋼鑄造而成，具有機械強度高，耐磨損、性好等優點。使用在氧氣管路上，具有的防爆阻燃性能，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通銅閥門的功能外，又有其自身的特點。在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。
① 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、氧、油品、烴類等。
② 化工生產中的腐蝕性物料，如 純堿、濃稀、碳酸、醋酸、酯酸等。
③ 制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、制藥生產中衛生要求的物料，如：啤酒、飲料、乳制品、糧漿等。

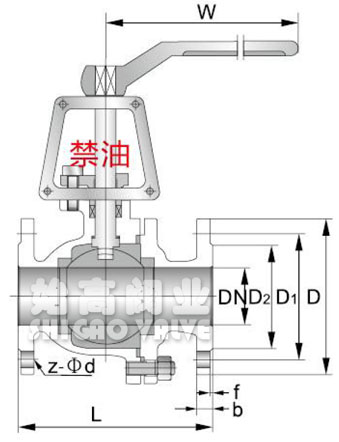

QY41F-25P/R；QY341F-25P/R外形尺寸
| DN | L | D | D1 | D2 | b-f | z-d | H | W |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 65 | 115 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-14 | 75 | 130 |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-14 | 85 | 150 |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 95 | 190 |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 105 | 230 |
| 50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 240 |
| 65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 145 | 280 |
| 80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 160 | 310 |
| 100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 185 | 330 |
| 125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 215 | 600 |
| 150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 245 | 800 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 300 | 1000 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-30 | 380 | 1200 |
QY41F-40P/R；QY341F-40P/R外形尺寸
| DN | L | D | D1 | D2 | D6 | b-f | z-d | H | W |
| 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-14 | 70 | 115 |
| 20 | 140 | 105 | 75 | 55 | 51 | 16-2 | 4-14 | 80 | 130 |
| 25 | 150 | 115 | 85 | 65 | 58 | 16-2 | 4-14 | 90 | 150 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18-3 | 4-18 | 100 | 190 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-18 | 110 | 230 |
| 50 | 220 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 120 | 240 |
| 65 | 250 | 180 | 145 | 120 | 110 | 22-3 | 8-18 | 150 | 280 |
| 80 | 280 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 170 | 310 |
| 100 | 320 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 190 | 330 |
| 125 | 360 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 220 | 600 |
| 150 | 400 | 300 | 250 | 218 | 204 | 30-3 | 8-25 | 250 | 800 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38-3 | 12-30 | 390 | 1200 |
氧氣專用球閥主要特點是本身結構緊湊，密封可靠，結構簡單，維護方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用氧氣、過氧化氫、甲烷和乙烯等介質，在各行業得到廣泛的應用。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氧氣專用球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
