Q941M-16P - 電動一體式高溫球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動一體式高溫球閥 |
| 產品型號： | Q941M-16P | 閥體材質： | 不銹鋼304 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN200 |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -20°C ~ +350°C | 公稱壓力： | 1.6Mpa-2.5MPa |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
電動一體式高溫球閥閥體設計采用一體式結構，比二片式球閥中部減少泄漏點。閥桿采用倒裝雙密封，避免泄漏。閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。電動導熱油高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。
高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能；閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質；適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。
該型閥門中的球體、密封圈采用了特殊的加工工藝和zui新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。反之則關閉。
排污球閥密封座、填料環均采用高溫、耐磨、耐腐蝕，回彈性強，自潤滑性好。
具有性能穩定、密封可靠、磨損力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。
廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等。

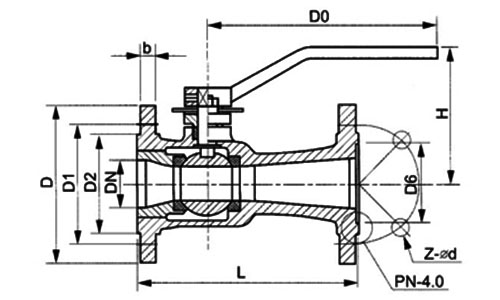

| DN | L | D | D1 | D2 | b | Z-d | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 105 | 150 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 110 | 150 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 140 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 |
| 65 | 290 | 180 | 145 | 120 | 20 | 4-18 | 195 | 300 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 |
| 100 | 350 | 215 | 180 | 155 | 24 | 8-18 | 250 | 320 |
| 125 | 400 | 245 | 210 | 188 | 26 | 8-18 | 270 | 360 |
| 150 | 480 | 280 | 240 | 210 | 28 | 8-23 | 290 | 360 |
| 200 | 600 | 335 | 295 | 265 | 30 | 12-23 | 350 | 450 |
電動一體式高溫球閥適用介質：水、蒸汽、導熱油及酸類，使用溫度：≤350℃。電動高溫球閥有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等特點。電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。閥體采用密封材料為閥座,比同類產品PTFE做密封的球閥,使用壽命提高了3-5倍。該電動高溫球閥廣泛用于石油、化工、橡膠、造紙、制藥等行業。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動一體式高溫球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
