Q1 - 電動不銹鋼焊接球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動不銹鋼焊接球閥 |
| 產品型號： | 090-Q1-B6-F-16-P | 閥體材質： | SS304/SS316 |
| 連接方式： | 對焊，承插焊 | 公稱通徑： | DN8~DN100 |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -18℃~150℃/-18℃~240℃ | 公稱壓力： | 1.6Mpa |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

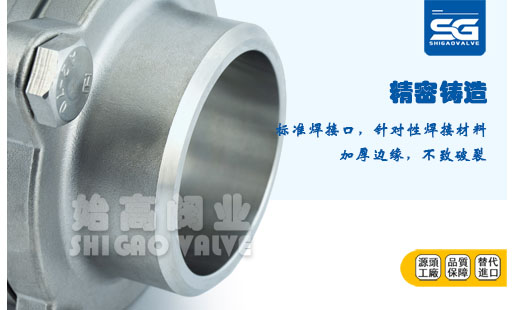

電動不銹鋼焊接球閥由電動執行器和三片式焊接球閥組成。球閥采用對焊或承插焊連接，避免連接處介質外漏，適用于油，氣等易滲漏介質。副閥體上加工有對焊坡口或承插焊接口，主閥體和副閥體用四個螺栓連接。焊接時可以拆開螺栓，接頭焊好后再重新組裝，避免閥座高溫?fù)p壞，影響密封性能。閥座密封圈可以采用高溫對位聚苯PPL，適用于高溫介質。電動執行器外形小巧，重量輕，使用方便，適用于遠程自動控制。
三片式球閥由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動不銹鋼焊接球閥的優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。
可以采用對焊或承插焊兩種方式連接；
三片式結構，焊接方便；
電動執行器多種電壓選擇，適用范圍廣；
開關到位時電動執行器有反饋信號輸出，及時掌握閥位狀態；
閥桿下裝防飛出結構，安全性高；
國際標準ISO5211標準球閥安裝平臺，便于安裝電動執行器。
 |
 |
 |
 |

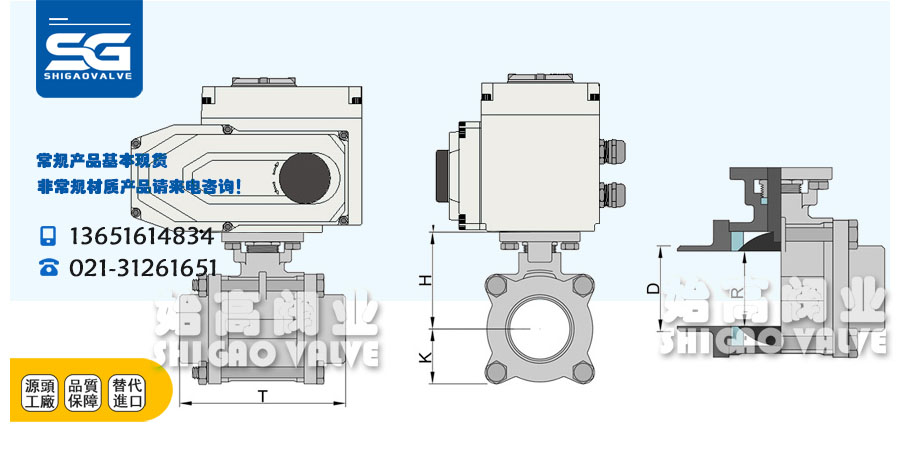

| 公稱通徑DN | T | H | K | R | D |
| 8 | 74 | 44 | 23 | 8 | 14 |
| 10 | 73 | 44 | 23 | 10 | 16 |
| 15 | 72 | 44 | 23 | 15 | 20 |
| 20 | 80 | 54 | 26.5 | 20 | 25 |
| 25 | 90 | 64 | 28 | 25 | 32 |
| 32 | 103 | 68 | 36 | 32 | 38 |
| 40 | 115 | 73 | 38.5 | 40 | 49.5 |
| 50 | 138 | 84 | 44 | 50 | 57 |
| 65 | 176 | 95 | 61 | 65 | 75 |
| 80 | 198 | 100 | 70 | 75 | 89 |
| 100 | 240 | 112 | 82 | 100 | 108 |
電動不銹鋼焊接球閥是由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動不銹鋼焊接球閥的優點就是容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小及空間狹窄的工況當中。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動不銹鋼焊接球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
