600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反映準確快速，根據電信號遙控開啟和關閉管道系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型600X電動控制閥。

一、工作原理
水泵開啟時，主閥進口端有壓力的介質水作用于閥瓣上，同時進口端有具有壓力的介質水通過主閥進口端與主閥室相連通的過濾器、導管和針型調節閥進入主閥控制室。這是，主閥控制室內的壓力與主閥進口端的壓力相等。
當主閥出口端與主閥控制室相連通的導管上的常閉式電磁閥不通電時，其主閥控制室內的具有壓力的介質水不能流向主閥出口端，對膈膜片產生一作用力。由于膈膜片的受力面積比閥瓣的受力面積要大，閥瓣仍處于關閉狀態。
當主閥出口端與主閥控制室相連通導管上的常閉式電磁閥通電時，其主閥控制室內的具有壓力的介質水可流向主閥出口端，主閥進口端具有一定壓力的介質水對閥瓣產生一作用力，當其產生的作用力克服主閥控制腔內的彈簧力與閥瓣自重力的總力時，閥瓣升起，開啟主閥。
通過調節主閥進口端與主閥控制室相連通的導管上的針型調節閥，可以調節主閥閥瓣開啟的時間，有效的消除、控制水錘的產生。

二、結構特點和用途

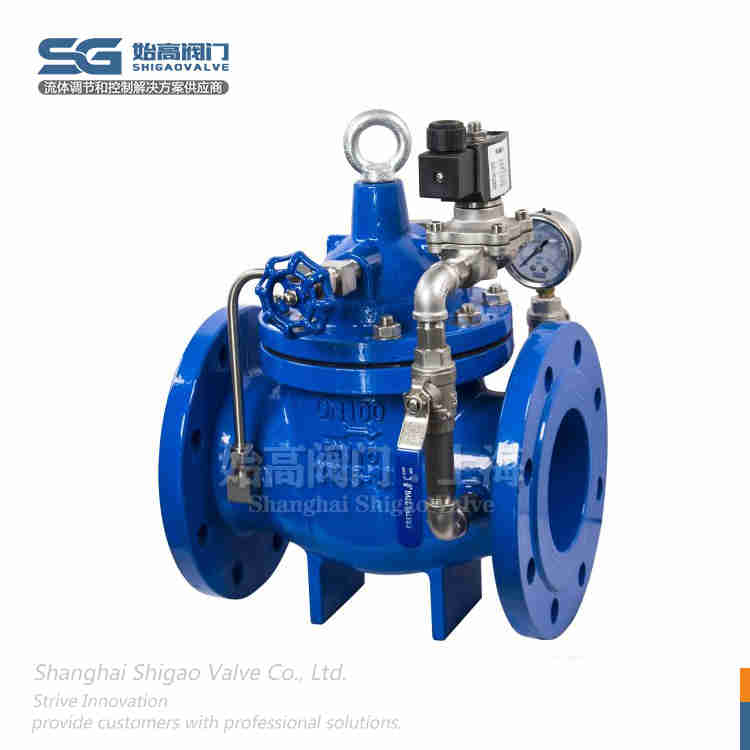

600X電動控制閥由主閥、電磁導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。電控水力控制閥利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。電控水力控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

三、安裝及注意事項
主閥安裝示意圖如下圖：

1、安裝事宜方式為臥式安裝，安裝閘閥和過濾器是為了保護本閥及方便對其進行維修。
2、安裝前為了保養及維修方便請留足夠的工作空間。安裝前請先檢查主閥及各控制管路是否完好，緊固件是否齊全，無松動。
3、安裝前必須閱讀產品使用說明書，核對合格證，確定此閥門的性能是否符合管道系統的要求，確認后再按照閥體上的介質流向標示正確的安裝閥門。
4、起吊搬運時小心碰撞、不要損壞外接控制管路及控制元件。
5、管道安裝應按有關規定裝設自動排氣閥，保證不產生水柱中斷。
6、安裝前要清除管道內的雜物，通水前必須徹底沖洗管道。必須遵循此閥門的介質流向標示安裝此閥門。必須安裝有關規范要求安裝、檢修閥門。閥門不要暴露于冰凍的溫度下。
