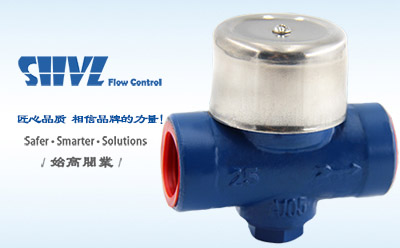

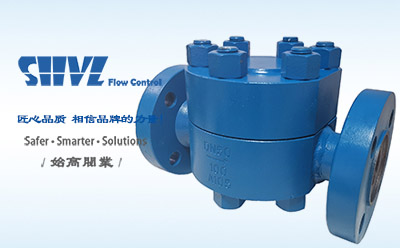

圓盤式疏水閥是利用蒸汽和凝結水通過時的流速和體積變化，使閥片上下產生不同壓差，驅動閥片開關閥門，達到阻氣排水的目的。常見安裝與蒸汽用戶的各種高、中、低壓蒸汽管網或伴熱工況，壓力范圍為≤26.0MPa，排液量范圍為≤1.5t/h。

一、圓盤式疏水閥結構：

1、閥片/座結構：閥片/座材質為3Cr13、9Cr18合金。

2、保護帽：材質為304，有效較少輻射熱損失和無負荷循環、保護啟閉件。

3、防凍排污口：可排液防凍。

4、閥體：材質為WCB、WC6、WC9，采用鑄造或鍛造工藝，zui高耐壓26MPa。

5、過濾網：材質為304、保護閥芯/閥座不受雜質干擾。

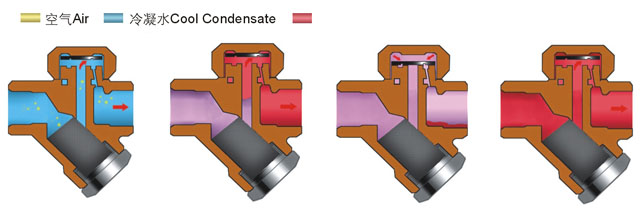

二、圓盤式疏水閥工作原理：

1、當裝置啟動時，空氣和冷凝式進入疏水閥、閥片在工作壓差的作用下被推離閥座，迅速排出空氣和冷凝水。

2、熱凝水進入疏水閥，閥片仍被推離閥座，說明圓盤式疏水閥的排放動作并不受溫度影響。

3、當蒸汽進入時，由于蒸汽的流速比凝結水快、閥片在蒸汽流動的吸力下迅速貼向閥座，同時由于閥片上部的受力面積（整個閥片）大于下部（蒸汽進口），所以閥片僅僅關閉閥口。

4、閥口被關閉時，閥片上部的蒸汽被封存在閥帽內，形成汽室。直到汽室里的蒸汽凝結降溫后，汽室內的壓降促使閥片重新被推開，繼續排放凝結水。

三、圓盤式疏水閥故障及處理方法：

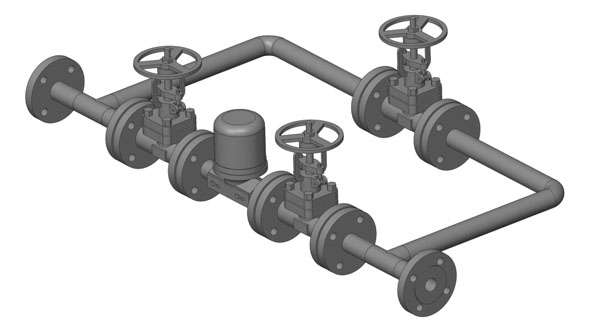

四、圓盤式疏水閥安裝：
