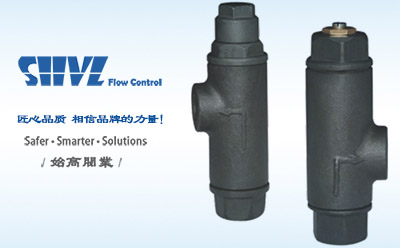

波紋管式疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(波紋管)的變形或膨脹帶動閥芯啟閉閥門，達到阻氣排水的目的。適用于一種允許閥前0.5-1米積液的工況，廣泛安裝于各種中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等、壓力范圍為≤2.5MPa，排液量范圍為≤3t/h，是冶金、化工的蒸汽輸送管網或采暖伴熱管線的選用產品。

一、波紋管式疏水閥結構：

1、波紋管溫控元件：材質為304，以固定過冷度自動調節排水量，閥前形成0.5-1米的水封，無蒸汽泄漏。

2、閥芯/閥座結構：閥座材質為合金，采用球形閥芯，使密封面避免集中磨損。

3、閥體：材質為WCB�？蓪崿F(xiàn)在線快速調節，并允許任意角度安裝。

4、過濾網：材質為304，保護閥芯/閥座不受雜質干擾。

5、防凍排污：適用于北方地區，疏水閥停用時為全開狀態，可自動排液防凍，無需人工排放。

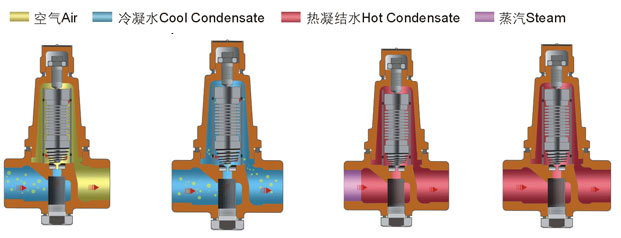

二、波紋管式疏水閥工作原理：

1、當裝置啟動時，空氣進入疏水閥，閥芯在彈簧的彈力下處于開啟位置。

2、緊接著冷凝水進入疏水閥前，在低溫狀態下，波紋管元件內的感溫液體處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。

3、熱凝水進入疏水閥，波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使波紋管元件伸長，帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。

4、積存在閥內的熱凝水慢慢冷卻降溫后，波紋管元件因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，形成汽水分離，無蒸汽泄漏。

三、波紋管式疏水閥故障及處理方法：

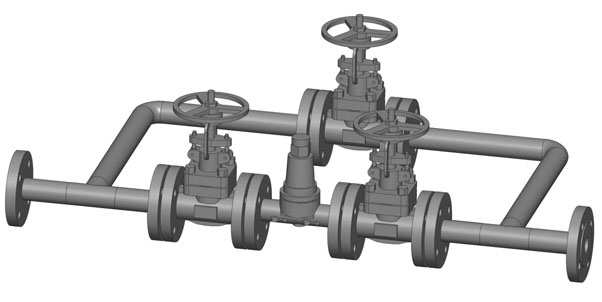

四、波紋管式疏水閥安裝：
