杠桿浮球式疏水閥是利用凝結水與蒸汽的密度通過凝結水液位變化，使浮球升降帶動閥瓣的開啟或關閉，達到阻氣排水的目的。適用于一種不希望積液的工況，廣泛安裝與化工單位中的各種高、中、低壓換熱設備，壓力范圍為≤10MPa，排液范圍為≤670t/h，是大排液工況的選用產品。

一、杠桿浮球式疏水閥結構：

1、溫控裝置：閥芯/閥座材質為合金、溫控元件材質為合金，用于排放不凝結氣體、排除氣阻現象，提高換熱設備的啟動效率。

2、平衡雙閥座結構：閥瓣/閥座材質為304+STL合金，有效降低閥芯的臨界開啟力，實現小體積大排量，同時，閥座位于浮球浮動液位線之下，形成水封保護，無蒸汽泄漏。

3、防凍排污口：適用于北方地區，疏水閥長時間停用時，可排液防凍。

4、過濾網：材質為304，保護閥芯/閥座不受雜質干擾。

5、閥體：材質可選WCB、WC6、WC9、304、316等。

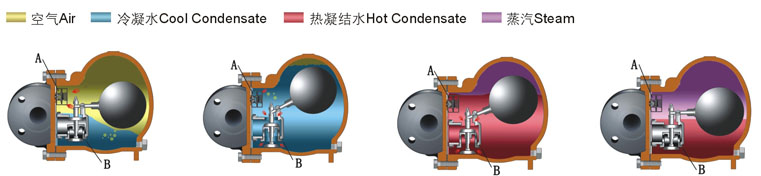

二、杠桿浮球式疏水閥工作原理：

1、當設備剛啟動時，疏水閥是涼的，膜盒感溫元件收縮，閥口A開放，連續排放出初始空氣，實現快速啟動。

2、當冷凝水進入疏水閥時，空氣從閥口A排出，杠桿浮球隨冷凝水液位上升，雙閥座設計能使冷凝水從閥口B迅速排出。

3、當熱凝水及蒸汽進入疏水閥時，膜盒內感溫液體受熱膨脹，帶動閥片關閉閥口A，杠桿浮球隨凝結水液位調節閥口B，排出熱凝水。

4、當凝結水停止進入疏水閥時，杠桿浮球隨液位下降關閉閥口B，由于閥口B總是在凝結水液位以下，形成水封，無蒸汽泄漏。

三、杠桿浮球式疏水閥故障及處理方法：

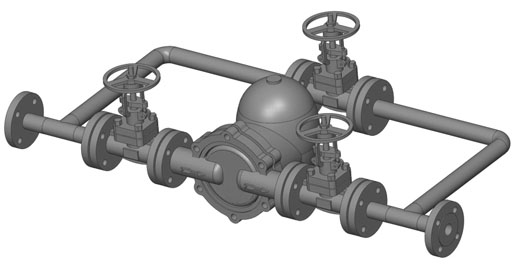

四、杠桿浮球式疏水閥安裝：
