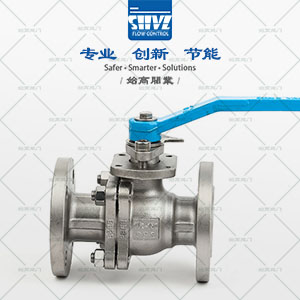

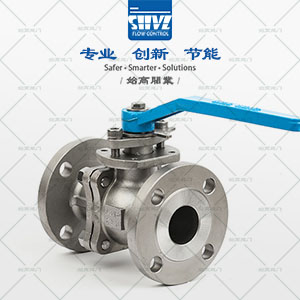

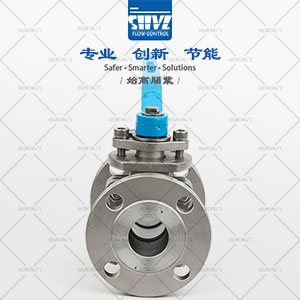

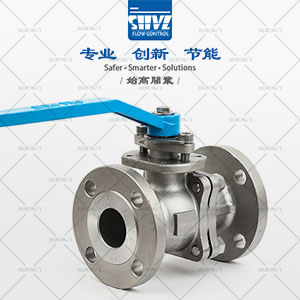

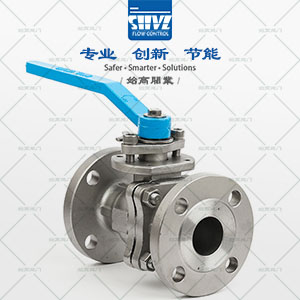

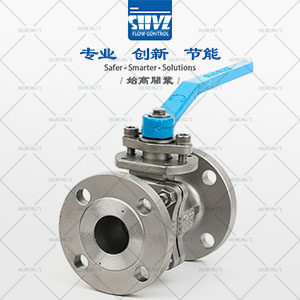

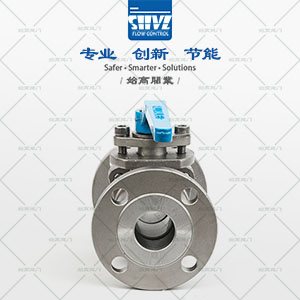

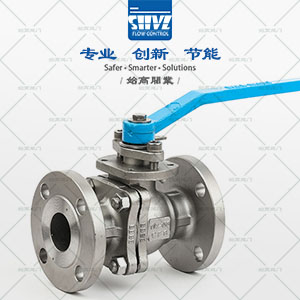

150LB,300LB - 美標法蘭球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 美標法蘭球閥 |
| 產品型號： | Q41F-150LB/Q41F-300LB/Q41F-600LB | 閥體材質： | WCB/304/316 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN350 |
| 驅動方式： | 手動 | 適用介質： | 水、蒸汽、油等 |
| 適用溫度： | -29℃~150℃ | 公稱壓力： | 150LB/300LB |
| 設計原理： | 唇式密封技術 | 設計標準： | ASME B16.34 |
| 壁厚標準： | ASME B16.34 | 防火標準： | API 607/ ISO 10497 |
| 結構長度： | ASME B16.10 | 法蘭標準： | ASME B16.5 |
| 檢測標準： | API 598 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
美標法蘭球閥的工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。二片式法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。廣泛適用于石油化工城市給排水要求嚴格的工況。

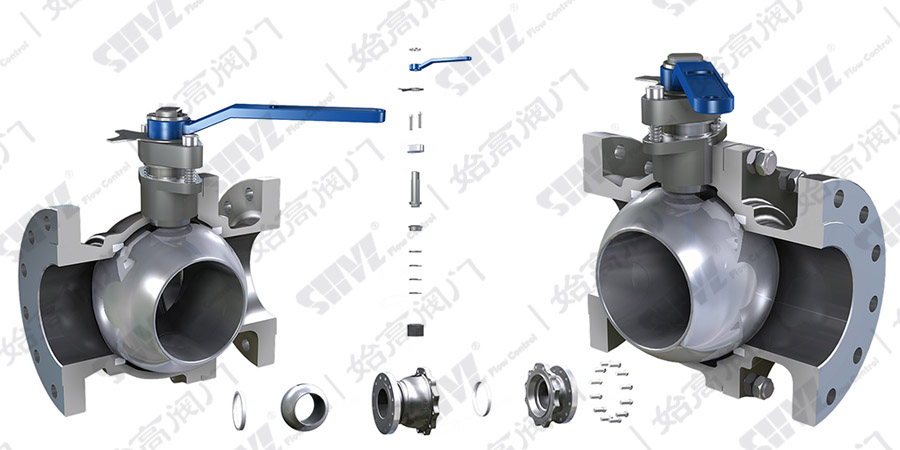

美標法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、優質的密封圈材料具有耐高溫、耐高壓、耐腐蝕之性能。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、使用廣泛適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

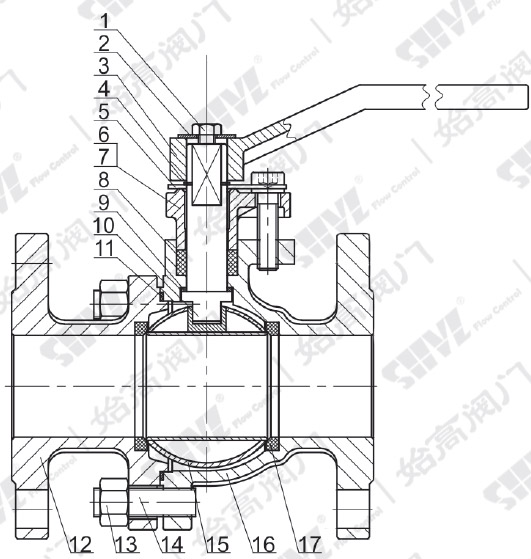

| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 | ||
| 1 | 螺栓 | B7 | 304 | 2 | 墊片 | 1020 | 304 |
| 3 | 手柄 | WCB | WCB | 4 | 擋圈 | 65Mn | 304 |
| 5 | 限位塊 | 1020 | 304 | 6 | 螺釘 | B7 | 304 |
| 7 | 填料壓蓋 | WCB | CF8 | 8 | 填料 | PTFE | PTFE |
| 9 | 止推墊 | PTFE | PTFE | 10 | 閥桿 | 304 | 304/316 |
| 11 | 密封墊 | PTFE | PTFE | 12 | 閥蓋 | WCB | CF8/CF8M |
| 13 | 螺母 | 2H | 304 | 14 | 螺柱 | B7 | 304 |
| 15 | 球體 | 304 | 304/316 | 16 | 閥體 | WCB | CF8/CF8M |
| 17 | 閥座 | PTFE | PTFE | - | - | - | - |

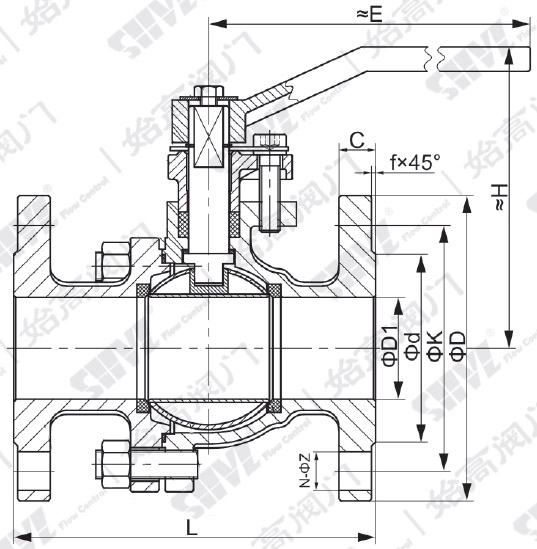

主要尺寸 150LB
| NPS | D1 | d | K | D | f | C | N-Z | L | H | E |
| 1/2 | 15 | 34.9 | 60.3 | 90 | 2 | 10.0 | 4-16 | 108 | 79 | 125 |
| 3/4 | 20 | 42.9 | 69.9 | 100 | 2 | 10.9 | 4-16 | 117 | 82 | 125 |
| 1 | 25 | 50.8 | 79.4 | 110 | 2 | 11.6 | 4-16 | 127 | 102 | 155 |
| 1-1/4 | 32 | 63.5 | 88.9 | 115 | 2 | 13.2 | 4-16 | 140 | 106 | 155 |
| 1-1/2 | 38 | 73.0 | 98.4 | 125 | 2 | 14.7 | 4-16 | 165 | 128 | 240 |
| 2 | 50 | 92.1 | 120.7 | 150 | 2 | 16.3 | 4-19 | 178 | 135 | 240 |
| 2-1/2 | 65 | 104.8 | 139.7 | 180 | 2 | 17.9 | 4-19 | 190 | 145 | 280 |
| 3 | 78 | 127.0 | 152.4 | 190 | 2 | 19.5 | 4-19 | 203 | 160 | 320 |
| 4 | 98 | 157.2 | 190.5 | 230 | 2 | 24.3 | 8-19 | 229 | 180 | 320 |
| 5 | 123 | 185.7 | 215.9 | 255 | 2 | 24.3 | 8-22 | 356 | 252 | 530 |
| 6 | 148 | 215.9 | 241.3 | 280 | 2 | 25.9 | 8-22 | 394 | 285 | 630 |
| 8 | 198 | 269.9 | 298.5 | 345 | 2 | 29.0 | 8-22 | 457 | 385 | 800 |
| 10 | 248 | 323.8 | 362.0 | 405 | 2 | 30.6 | 12-25 | 533 | 485 | - |
| 12 | 298 | 381.0 | 431.8 | 485 | 2 | 32.2 | 12-25 | 610 | 545 | - |
| 14 | 348 | 412.8 | 476.3 | 535 | 2 | 35.4 | 12-29 | 686 | 635 | - |
主要尺寸 300LB
| NPS | D1 | d | K | D | f | C | N-Z | L | H | E |
| 1/2 | 15 | 34.9 | 66.7 | 95 | 2 | 14.7 | 4-16 | 140 | 79 | 120 |
| 3/4 | 20 | 42.9 | 82.6 | 115 | 2 | 16.3 | 4-19 | 152 | 82 | 120 |
| 1 | 25 | 50.8 | 88.9 | 125 | 2 | 17.9 | 4-19 | 165 | 108 | 150 |
| 1-1/4 | 32 | 63.5 | 98.4 | 135 | 2 | 19.5 | 4-19 | 178 | 113 | 150 |
| 1-1/2 | 38 | 73.0 | 114.3 | 155 | 2 | 21.1 | 4-22 | 190 | 143 | 230 |
| 2 | 50 | 92.1 | 127.0 | 165 | 2 | 22.7 | 8-19 | 216 | 151 | 255 |
| 2-1/2 | 65 | 104.8 | 149.2 | 190 | 2 | 25.9 | 8-22 | 241 | 176 | 280 |
| 3 | 78 | 127.0 | 168.3 | 210 | 2 | 29.0 | 8-22 | 283 | 209 | 350 |
| 4 | 98 | 157.2 | 200.0 | 255 | 2 | 32.2 | 8-22 | 305 | 228 | 350 |
| 5 | 123 | 185.7 | 235.0 | 280 | 2 | 35.4 | 8-22 | 381 | 316 | 630 |
| 6 | 148 | 215.9 | 269.9 | 320 | 2 | 37.0 | 12-22 | 403 | 353 | 830 |
| 8 | 198 | 269.9 | 330.2 | 380 | 2 | 41.7 | 12-25 | 502 | - | - |
| 10 | 248 | 323.8 | 387.4 | 445 | 2 | 48.1 | 16-29 | 568 | - | - |
| 12 | 298 | 381.0 | 450.8 | 520 | 2 | 51.3 | 16-32 | 648 | - | - |
美標法蘭球閥是按美國API(美國石油學會)/ANSI(美國國家標準學會)/ASTM(美國材料實驗協會)標準標準設計、制造、生產、檢測的閥門叫做美標閥門。適用于Class150LB~Class2500LB的各種管路上。
