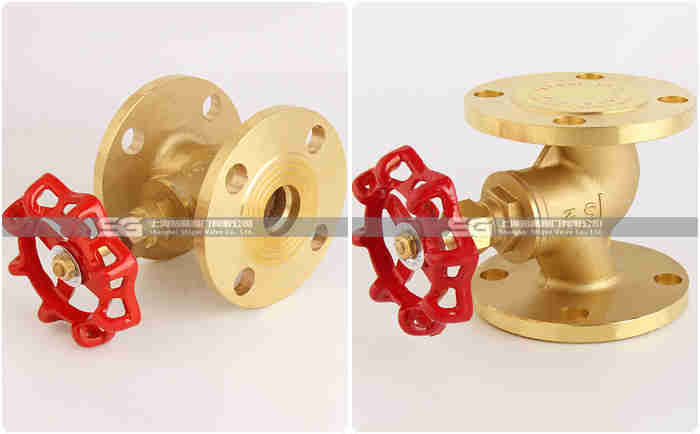

黃銅法蘭截止閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 黃銅法蘭截止閥 |
| 產品型號： | J41W | 閥體材質： | 黃銅 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 自動 | 適用介質： | 水、油、非腐蝕性介質 |
| 適用溫度： | -10℃-120℃ | 公稱壓力： | PN16 |
|
一、黃銅法蘭截止閥概述
J41W-16T黃銅法蘭截止閥主要用于切斷介質、調節和節流用。由于閥瓣與開關之間的行程小，密封面又能承受多次啟閉，適用于需要頻繁開、關的場合。截止閥工作介質為水、由、氣等。
二、黃銅法蘭截止閥參數表
| 公稱通徑：DN15-DN150 | 公稱壓力：1.6MPa |
| 適用介質：水、油、非腐蝕性介質 | 適用溫度：-10℃-120℃ |
| 閥體材質：黃銅 | 連接方式：法蘭連接 |
三、黃銅法蘭截止閥的特點
1、在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨。
2、開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小得多。
3、通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。

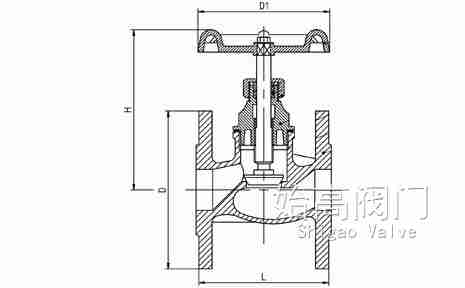

四、黃銅法蘭截止閥尺寸表
| DN | L | D | H | D1 |
| 15 | 79 | 81 | 65 | 78 |
| 20 | 89 | 85 | 75 | 78 |
| 25 | 93 | 98 | 85 | 78 |
| 32 | 110 | 125 | 100 | 108 |
| 40 | 132 | 136 | 110 | 108 |
| 50 | 172 | 173 | 125 | 143 |
| 65 | 198 | 190 | 145 | 143 |
| 80 | 249 | 276 | 160 | 200 |
| 100 | 276 | 290 | 180 | 240 |
| 125 | 337 | 315 | 210 | 240 |
| 150 | 355 | 380 | 240 | 300 |
五、安裝說明
1、在安裝時，密封面材料應保持清潔、干凈。
2、法蘭截止閥上分度圓應與管道法蘭分度尺寸一致方能相配，兩端管道中心應垂直于閥體兩法蘭平面，否則會造成閥體扭曲而變形。
3、安裝時應注意介質的流動方向與閥體上箭頭方向一致。
4、手輪操作的截止閥可安裝在管道的任何位置。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅法蘭截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
