氣動對夾刀閘閥
| 產品信息 | |
| 產品型號：SGBZ673X |  021-31261651 |
| 產品口徑：DN50-DN2000 |  www.wssso.cn |
| 產品壓力：1.0MPa-1.6MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、氣動對夾刀閘閥概述
SGBZ673X氣動對夾刀閘閥為鋼板式刀閘閥具有輕松轉動手輪通過閥桿氣動閘板切斷管線物流，是一種高新技術新型閘閥，金屬密封盒無摩擦區域大大提高閥門的使用壽命。
二、氣動對夾刀閘閥參數表
| 公稱通徑：DN50-DN2000 | 公稱壓力：1.0MPa-1.6MPa、10K、150LB |
| 適用介質：水、煤、紙漿、粉塵等 | 適用溫度：0-80℃ |
| 閥體材質：碳鋼、不銹鋼 | 閘板材質：2Cr13、SS201、SS304、SS316、SS316L、SS310、2205 |
| 密封形式：軟密封、硬密封 | 填料密封：含油四氟盤根、芳輪盤根、高水基橡膠 |
| 連接方式：對夾 | 法蘭標準：國標、日標、美標 |

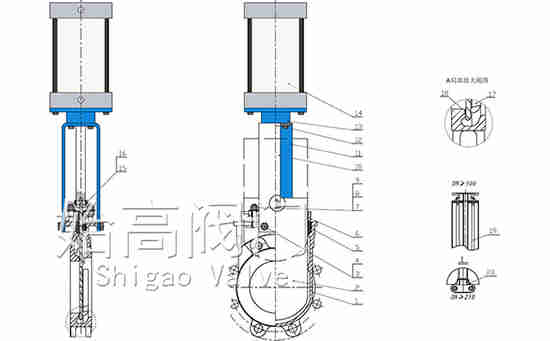

三、氣動對夾刀閘閥零件材質
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB | 2 | 閘板 | 201 |
| 3-4 | 標準件 | 201 | 5 | 填料 | PTFE+EPDM |
| 6 | 壓蓋 | WCB | 7-9 | 標準件 | 201 |
| 10 | 活塞桿 | 45#鋼鍍鉻 | 11 | 支架板 | Q235 |
| 12 | 標準件 | 201 | 13 | 支架頭 | HT200 |
| 14 | 氣缸 | 客戶要求 | 15 | 銷軸 | 201 |
| 16 | 標準件 | 201 | 18 | 閥座 | EPDM |
| 19 | 金屬壓套 | Q235 | 20 | 四柱 | Q235 |

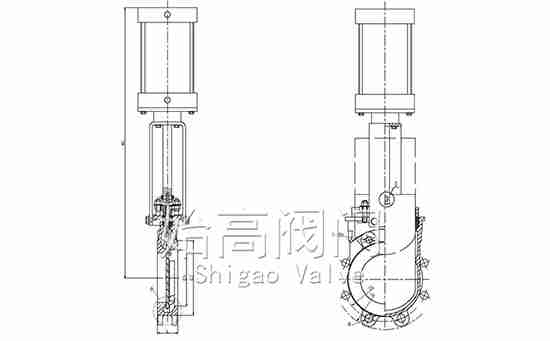

四、氣動對夾刀閘閥尺寸表
| DN | L | D | D1 | D2 | D0 | H1 |
| 50 | 48 | 165 | 125 | 99 | 63 | 460 |
| 65 | 48 | 185 | 145 | 118 | 63 | 520 |
| 80 | 51 | 200 | 160 | 132 | 80 | 570 |
| 100 | 51 | 220 | 180 | 156 | 80 | 641 |
| 125 | 57 | 250 | 210 | 184 | 80 | 680 |
| 150 | 57 | 285 | 240 | 211 | 100 | 850 |
| 200 | 70 | 340 | 295 | 266 | 125 | 980 |
| 225 | 70 | 350 | 310 | 282 | 160 | 1088 |
| 250 | 70 | 395 | 350 | 319 | 160 | 1140 |
| 300 | 76 | 445 | 400 | 370 | 160 | 1360 |
| 350 | 760 | 505 | 460 | 429 | 200 | 1460 |
| 400 | 89 | 565 | 515 | 480 | 200 | 1630 |
| 450 | 89 | 615 | 565 | 530 | 250 | 1770 |
五、應用
氣動對夾刀閘閥適用于電廠的選煤、排渣、城市的污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管道上，接觸或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰場廢水處理等。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動對夾刀閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
