| 產品信息 | |
| 產品型號：SGHZ43N |  021-31261651 |
| 產品口徑：DN50-DN900 |  www.wssso.cn |
| 產品壓力：1.0MPa-2.5MPa |  961134865@qq.com |
| 產品材質：球墨鑄鐵、碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、聚氨酯耐磨漿液閥概述
SGHZ43N內襯聚氨酯耐磨漿液閥采用整體模注的全襯耐磨聚氨酯結構，選用高強度的優質聚氨酯原料，提供了超長的磨損壽命。設有自沖洗結構，配合閥板底部排出實現閥座的無卡阻和零泄漏。主要應用于礦業：球磨機、旋流器、浮選、磁選，降尾、濃縮；洗煤；造紙；排渣；電力，煙氣脫硫，燃料輸送；砂水混合物；污水處理。
二、聚氨酯耐磨漿液閥參數表
| 公稱通徑：DN50-DN900 | 公稱壓力：PN10、PN16、PN25、150LB |
| 適用溫度：0-110℃ | 適用介質：污水、煤、水泥、石灰等 |
| 內襯材質：聚氨酯 | 閘板材質：SS304、SS316、17-4PH、410、2205 |

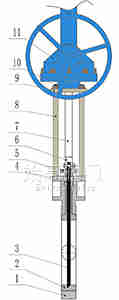

三、零件材質
|
序號 | 名稱 | 材料 |
| 1 | 閥體 | GGG40 | |
| 2 | 內襯件 | 耐磨聚氨酯 | |
| 3 | 閘板 | 304+Cr | |
| 4 | 填料 | NBR+PTFE | |
| 5 | 填料壓蓋 | WCB | |
| 6 | U型接頭 | WCB | |
| 7 | 閥桿 | 2Cr13 | |
| 8 | 支撐柱 | 45+Cr | |
| 9 | 支架 | WCB | |
| 10 | 緊固件 | SS304 | |
| 11 | 驅動 | 傘齒輪 |

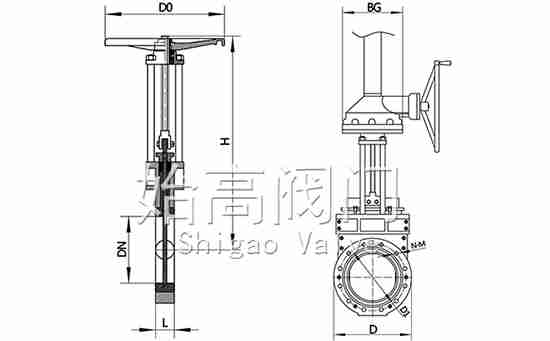

四、聚氨酯耐磨漿液閥尺寸表
| DN | L | H | D0 | D | D1 | BG | N-M |
| 50 | 60 | 367 | 280 | 165 | 125 | 175 | 4-M16 |
| 65 | 60 | 395 | 280 | 185 | 145 | 175 | 4-M16 |
| 80 | 60 | 412 | 280 | 200 | 160 | 175 | 8-M16 |
| 100 | 60 | 450 | 280 | 229 | 180 | 175 | 8-M16 |
五、安裝說明
1、使用前請確定法蘭與管道的內徑是否與閥門配套。
2、請使用標準平焊法蘭。
3、請使用硬質全口法蘭墊片。
4、安裝前請清潔閥座，并在密封面添加潤滑油。
5、請注意介質流向。(本閥為雙向密封閥，但仍需注意介質流向，回流的壓力應≤50％正流壓力)。
6、安裝時請注意閥體上法蘭孔的螺紋深度。螺栓鎖進深度不得超過閥體上標明的最大深度，以防法蘭無法鎖緊導至管線泄漏。

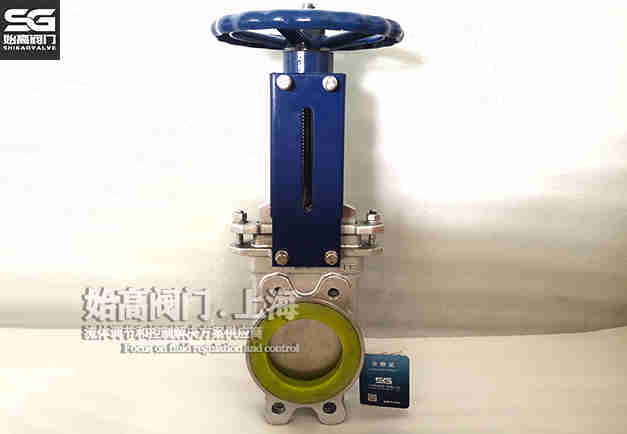

六、聚氨酯耐磨漿液閥圖片
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的內襯聚氨酯耐磨漿液閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
