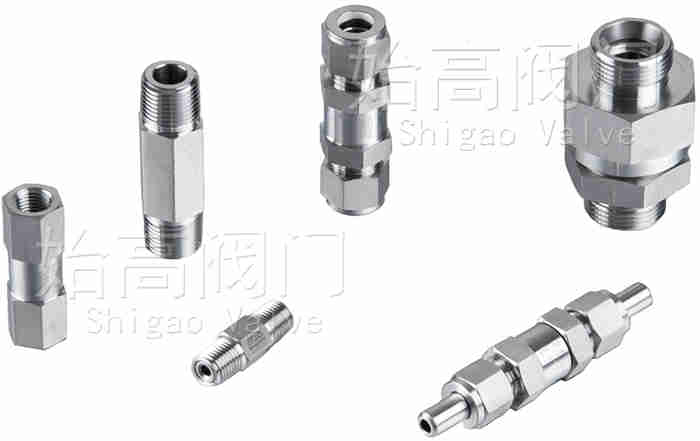

SG-UVC單向閥
| 產品信息 | |
| 產品型號：SG-UVC |  021-31261651 |
| 產品口徑：1/8 |  www.wssso.cn |
| 產品壓力：3000psi-6000psi |  961134865@qq.com |
| 產品材質：316不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、單向閥概述
SG-UVC單向閥是流體只能沿進水口流動，出水口介質卻無法回流，俗稱單向閥。用于液壓系統中防止油流反向流動，或者用于氣體系統中防止壓縮空氣逆向流動。其主要有內螺紋高壓單向閥、外螺紋高壓單向閥、卡套單向閥。
二、單向閥參數表
| 接口尺寸：1/8"-1"，3mm-25mm(雙卡套)、1/8"-1"(NPT螺紋)、1/4"-1"，6mm-25mm(焊接) | zui大工作壓力：3000psig(207bar)可選擇到6000psig(413bar) |
| 工作溫度：-23℃-190℃ | 閥體材質：316不銹鋼 |
| 連接方式：內螺紋、外螺紋、焊接 | 開啟壓力：1psig、5psig、10psig、15psig、25psig可供選擇 |
三、單向閥尺寸表

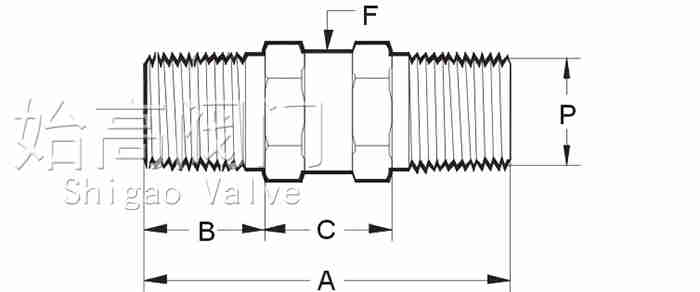

| 一體式外螺紋單向閥 | |||||
|
|||||
|
P PT-NPT |
流量通徑 | A | B | C | F |
| 1/4" | 4.8 | 41.0 | 14 | 13 | 16 |
| 3/8" | 6.4 | 41.0 | 14 | 13 | 19 |
| 1/2" | 6.4 | 58.0 | 19 | 20 | 24 |

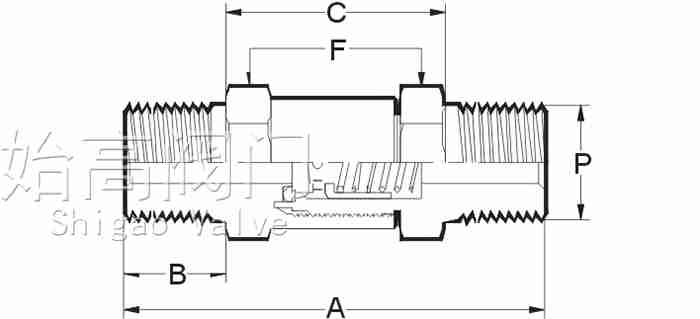

| 分體式外螺紋單向閥 | |||||
|
|||||
|
P PT-NPT |
流量通徑 | A | B | C | F |
| 1/4" | 4.8 | 53 | 14 | 25 | 16 |
| 3/8" | 6.4 | 64 | 14 | 36 | 19 |
| 1/2" | 6.4 | 74 | 19 | 36 | 24 |
| 3/4" | 10 | 82 | 19 | 44 | 27 |
| 1" | 15 | 103 | 24 | 55 | 36 |
| 1-1/4" | 20 | 122 | 24 | 74 | 55 |
| 1-1/2" | 20 | 128 | 27 | 74 | 55 |
| 2" | 20 | 128 | 27 | 74 | 55 |

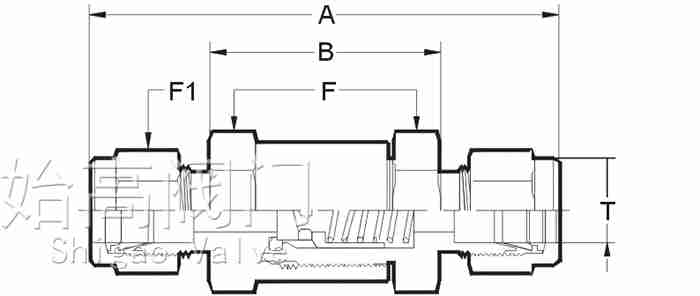

| 分體式雙卡套單向閥 | ||||||
|
||||||
| 英寸(IN) | ||||||
| 連接管T | 流量通徑 | A | B | F | F1 | |
| 1/8" | 3.17mm | 4.8 | 55.6 | 25 | 17 | 10 |
| 1/4" | 6.35 | 4.8 | 59.4 | 25 | 17 | 14 |
| 3/8" | 9.52 | 6.4 | 74.5 | 36.5 | 22 | 17 |
| 1/2" | 12.7 | 6.4 | 76.5 | 36.5 | 22 | 22 |
| 3/4" | 19.05 | 10.0 | 88.3 | 43.5 | 27 | 28.6 |
| 1" | 25.4 | 15.0 | 112 | 59.0 | 36 | 38 |
| 毫米(MM) | ||||||
| 3mm | 3mm | 4.8 | 55.6 | 25 | 17 | 10 |
| 6mm | 6mm | 4.8 | 59.4 | 25 | 17 | 14 |
| 8mm | 8mm | 6.4 | 73.7 | 36.5 | 22 | 16 |
| 10mm | 10mm | 6.4 | 75.5 | 36.5 | 22 | 19 |
| 12mm | 12mm | 6.4 | 80.5 | 36.5 | 22 | 22 |
| 14mm | 14mm | 10.0 | 87.5 | 43.5 | 27 | 27 |
| 16mm | 16mm | 10.0 | 87.5 | 43.5 | 27 | 27 |
| 18mm | 18mm | 15.0 | 103 | 59 | 36 | 30 |
| 22mm | 22mm | 15.0 | 103 | 59 | 36 | 32 |
| 25mm | 25mm | 15.0 | 112 | 59 | 36 | 38 |
注：以上尺寸僅供參考，實際以訂貨為準，如需更多連接方式請咨詢始高閥門。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-UVC單向閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
