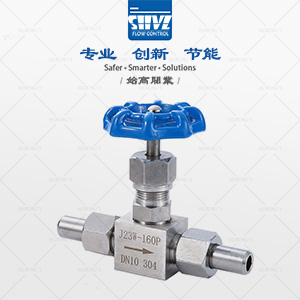

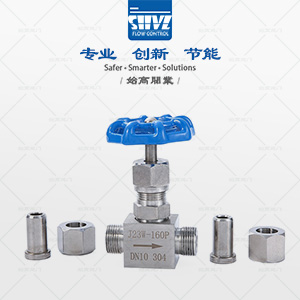

J23W-320P - 外螺紋針型閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 外螺紋針型閥 |
| 產品型號： | J23W/J21W | 閥體材質： | 不銹鋼304/316/316L |
| 連接方式： | 接管焊接 | 公稱通徑： | DN6/DN10/DN15/DN20/DN25 |
| 驅動方式： | 手動 | 適用介質： | 水、非腐蝕性液體 |
| 適用溫度： | ≤180℃ | 公稱壓力： | PN64/PN160/PN320 |
|
閥門概述Product introduction
J23W-320P外螺紋針型閥適用于設備容器連接壓力表測量配套等其他管路上。密封性能好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
結構特點Features
設計扭矩低，輕便且易于操作。
所有主要元件的原材料都是可追溯的，保證了產品的質量和可靠性。
采用了PTFE或柔性石墨密封壓力裝置，確保閥桿操作時無泄漏。
結構小巧、外型美觀、使用靈活，同時連接緊固、密封性能良好。
安裝和拆卸方便，有利于防火、防爆，并且耐壓能力高。
密封性良好，使用壽命長。即使密封面損壞后，也只需要更換易損零件，即可繼續使用。

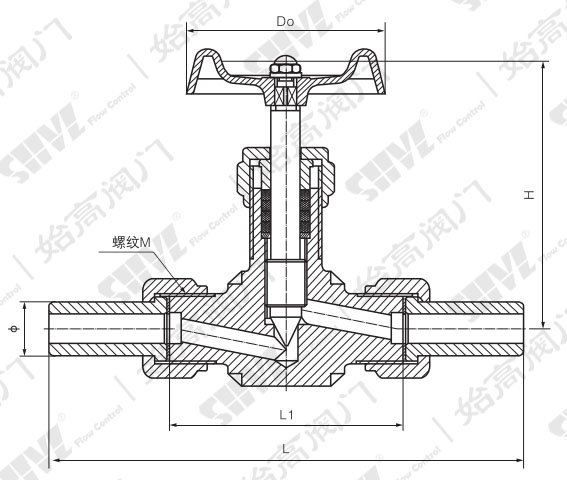

外形尺寸Overall Dimension
| DN | M | φ | L1 | L | H | D0 |
| DN6 | M20×1.5 | φ14×4 | 65 | 135 | 96 | 63 |
| DN10 | M24×1.5 | φ18×4 | 78 | 150 | 115 | 78 |
| DN15 | M30×1.5 | φ22×4 | 88 | 178 | 122 | 100 |
| DN20 | M36×1.5 | φ28×4 | 100 | 198 | 156 | 110 |
| DN25 | M39×1.5 | φ32×4 | 110 | 215 | 170 | 140 |
結語Conclusion
J23W-320P外螺紋針型閥的工作原理與截止閥相似。閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，通過順時針或逆時針旋轉來控制閥門的開啟與關閉或調節開度。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J23W-320P外螺紋針型閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
