Q347H三片式固定球閥
| 產品信息 | |
| 產品型號：Q347H、Q347Y |  021-31261651 |
| 產品口徑：DN50-DN900 |  www.wssso.cn |
| 產品壓力：150LB-1500LB |  961134865@qq.com |
| 產品材質：A105、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、三片式固定球閥相關概述
Q347H三片式固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。
二、三片式固定球閥參數表
| 公稱通徑：DN50-DN900 | 公稱壓力：150LB-1500LB | 適用介質：水、蒸汽、油品、顆粒物等 |
| 適用溫度：-20℃-540℃ | 設計標準：API 608;API 6D | 防火標準：API 607 |
| 防靜電標準：API 608 | 制造標準：ASME B 16.34 | 結構長度標準：ASME B 16.10 |
三、使用范圍
| 殼體材料 | 閥座材料 | 適用溫度 | 適用介質 |
| 碳鋼C型 | PTFE | ≤150℃ | 水、蒸汽、油品等 |
| 不銹鋼 | ≤425℃ | ||
| 鉻鎳鈦鋼P型 | PTFE | ≤150℃ | 硝酸類 |
| 不銹鋼 | ≤200℃ | ||
| 鉻鎳鉬鈦鋼R型 | PTFE | ≤150℃ | 醋酸類 |
| 不銹鋼 | ≤200℃ | ||
| 鉻鉬釩鋼I型 | 硬質合金 | ≤550℃ | 蒸汽、冶煉、能源等 |

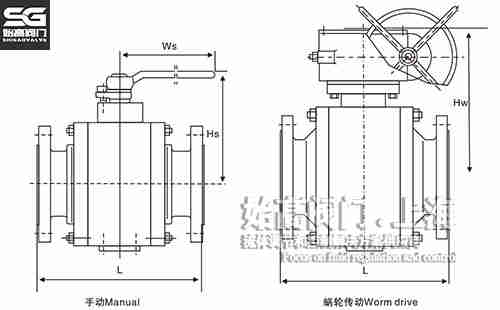

四、三片式固定球閥尺寸表
|
NPS DN |
2 50 |
2-1/2 65 |
3 80 |
4 100 |
6 150 |
8 200 |
10 200 |
12 300 |
14 350 |
16 400 |
18 450 |
20 500 |
24 600 |
26 650 |
|
L (RF) |
7 178 |
7.5 190 |
8 203 |
9 229 |
15.5 394 |
18 457 |
21 533 |
24 610 |
27 686 |
30 762 |
34 864 |
36 914 |
42 1067 |
45 1143 |
|
L1 (BW) |
8.5 216 |
9.5 241 |
11.12 283 |
12 305 |
18 457 |
20.5 521 |
22 559 |
25 635 |
30 762 |
33 838 |
36 914 |
39 991 |
45 1143 |
49 1245 |
| H |
7 177 |
7.5 190 |
8.25 210 |
20.88 530 |
24.62 625 |
25.62 650 |
30.75 780 |
31 790 |
36.25 920 |
38.25 970 |
43.38 1100 |
45.25 1150 |
50.75 1290 |
55.12 1400 |
| W |
14 350 |
16 400 |
20 500 |
20 500 |
24 600 |
24 600 |
24 600 |
24 600 |
32 800 |
32 800 |
32 800 |
32 800 |
32 800 |
32 800 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q347H三片式固定球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
