襯氟旋塞閥是用帶孔的塞體作為啟閉件，通過塞體與閥桿的轉動實現啟閉動作的閥門。旋塞閥結構簡單，啟閉迅速，流體阻力小。

襯氟旋塞閥基本系列有兩種：

1、X43F型：特殊設計的閥座襯套（PTFE或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副；塞體為不銹鋼。

2、X43F46型：全部閥體、塞體通道表面內襯FEP。以及根據上述基本形式擴展而至內襯PFA、PCTFE和使溫度可達300℃的PPL，用于鑲嵌閥座的對位聚苯材料以滿足工況需求。

X43F和X43F46型自潤滑旋塞閥具有特別的搖臂調節裝置和旋塞錐角設計，密封性能好，使用壽命長，具有進出口端同時密封的優點，在整個工作過程中密封副摩擦系數小，塞體運轉靈活，不需潤滑。

3、X6D3F和X6C3F型：以X43F為基礎的對焊端和承插端連接的旋塞，壓力級zui高達ANSI900LB。

結構特點：

1、閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直到全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。

2、雙道溝槽密封環即可使PTFE襯套穩固在閥體內不產生唯一，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封副的使用壽命。

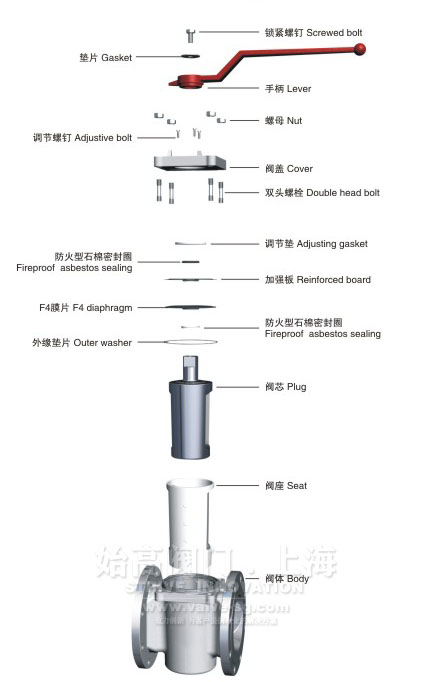

3、塞軸上都采用一個PTFE膜片和O型圈與調節墊片組合，既可以調整密封面間的密封比壓，使塞子轉動靈活，又可能保證進、出口端和中法蘭連接端的密封。

4、整個密封過程可近似認為與管道內壓力無關。

5、PTFE襯套內，根據使用溫度和工作介質采用不同材料填充物，潤滑好，壽命長。
