| 產品品牌： | 始高閥門 | 產品名稱： | 美標襯氟蝶閥 |
| 產品型號： | DB71F46 | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 凸耳對夾式 | 公稱通徑： | 2"~24"/DN50~DN600 |
| 驅動方式： | 手動/渦輪/氣動/電動 | 適用介質： | 水、油、酸堿物等 |
| 適用溫度： | -10℃~120℃ | 公稱壓力： | 150LB |
| 設計標準： | API 609 | 測試標準： | API 598 |
| 法蘭尺寸： | ASME B16.5 | 結構長度： | API 609(A) |
|
一、美標襯氟蝶閥概述
DB371F46美標對夾襯氟蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
二、美標襯氟蝶閥參數表
| 公稱通經：2"-24" | 公稱壓力：150LB |
| 適用溫度：-10℃~120℃ | 適用介質：水、油、酸堿物 |
| 閥體材質：鑄鐵、碳鋼、不銹鋼 | 設計標準：API 609 |
| 結構長度：API 609 | 法蘭尺寸：ASME B 16.5 |
| 壓力試驗：API 598 | 供貨：API 609 |

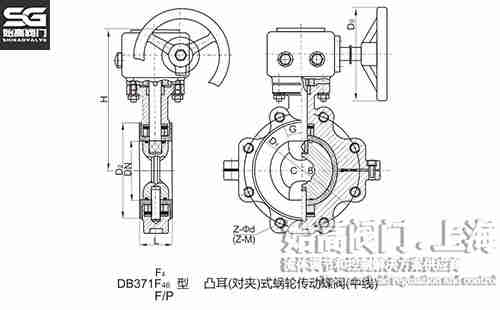

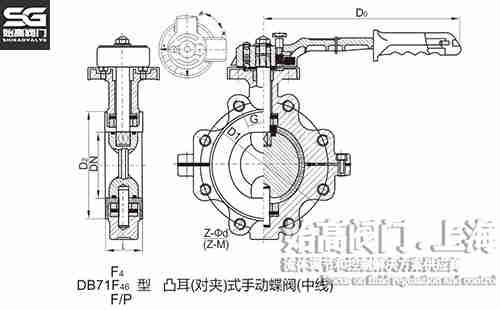

三、美標襯氟蝶閥尺寸表
| DN | NPS | L | D1 | D2 | f | D0 | H |
| 50 | 2 | 43 | 120.7 | 92.1 | 3.5 | 200 | 150 |
| 65 | 2-1/2 | 46 | 139.7 | 104.8 | 3.5 | 250 | 160 |
| 80 | 3 | 46 | 152.4 | 127 | 3.5 | 258 | 170 |
| 100 | 4 | 52 | 190.5 | 157.2 | 3.5 | 300 | 185 |
| 125 | 5 | 56 | 215.9 | 185.7 | 3.5 | 300 | 210 |
| 150 | 6 | 56 | 241.3 | 215.9 | 4 | 200 | 230 |
| 200 | 8 | 60 | 298.5 | 269.9 | 4 | 240 | 285 |
| 250 | 10 | 68 | 362 | 323.8 | 4 | 240 | 325 |
| 300 | 12 | 78 | 431.8 | 381 | 4.5 | 280 | 360 |
| 350 | 14 | 78 | 476.3 | 412.8 | 4.5 | 280 | 430 |
| 400 | 16 | 102 | 539.8 | 469.9 | 5 | 320 | 475 |
| 450 | 18 | 114 | 577.9 | 533 | 5 | 320 | 525 |
| 500 | 20 | 127 | 635 | 584 | 6 | 360 | 565 |
| 600 | 24 | 154 | 749.3 | 692 | 6 | 360 | 630 |
