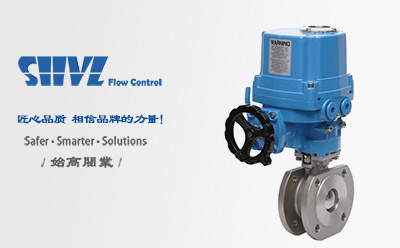

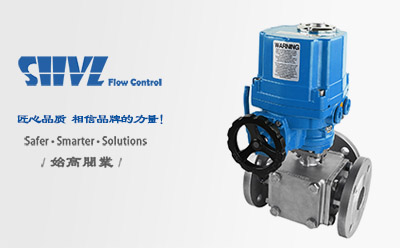

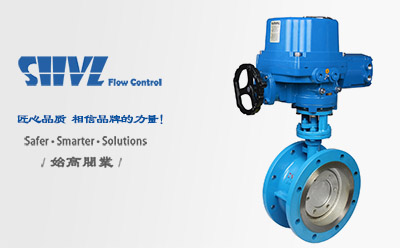

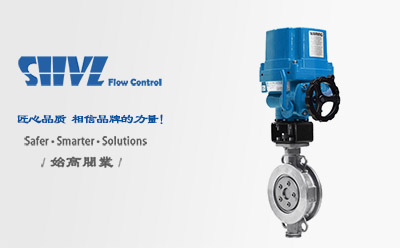

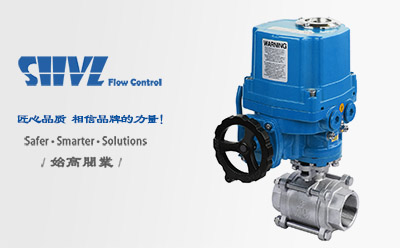

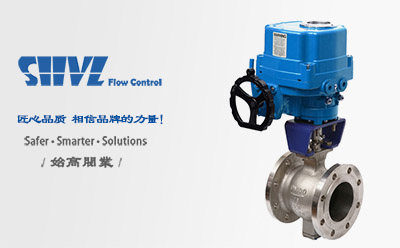

HQ型角行程防爆電動執行機構是引進韓國技術用于控制90°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等。廣泛用于石油、化工、水處理、造紙、電站、供熱、輕工等各行業中。它以350V/220V/110V交流電源為驅動。以4~20mA電流信號或0~10V DC電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，zui大輸出扭矩達3000Nm。其結構特點如下：

1、殼體：殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。

2、電機：全封閉式鼠籠式電機，體積小，扭矩達，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。

3、手動結構：手輪的設計安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。

4、指示器：指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察方便。

5、干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

6、限位開關：機械、電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能準確并方便的設定位置，且不受手輪過量的影響。

7、扭矩開關：可提供過載保護，防止損壞電機。（出廠前已經設定好，請用戶不要隨意更改設置）。

8、自鎖：雙渦輪蝸桿機構可高效的傳輸大扭矩，效率高，噪音低（zui大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

9、防脫螺栓：拆除外殼時，螺栓負載殼體上，不會脫落。

10、安裝：底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強�？梢源怪卑惭b，也可以水平安裝。

11、線路：控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端可有效滿足附加功能的要求。

12、蝸輪：采用凹輪設計，與蝸桿的接觸面大，傳輸扭矩大，平衡且耐磨，使用壽命長。

13、PCU板：結構緊湊合理，將PCU板內置于機殼內。

技術參數
