Q1 - 防爆電動不銹鋼球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防爆電動不銹鋼球閥 |
| 產品型號： | 090-Q1-B4-F-16-P | 閥體材質： | 不銹鋼CF8/CF8M |
| 連接方式： | 法蘭式 | 公稱通徑： | DN15~DN400 |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -20~250℃ | 公稱壓力： | 1.6Mpa-6.4MPa |
| 設計制造： | GB/T 12237；ASME B16.34；API608 | 法蘭標準： | GB/T 9113；ASME B16.10 |
| 結構長度： | GB/T 12221；ASME B16.10；API 6D | 防火標準： | API 6FA；API 607；JB/T 6899 |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
我司的防爆電動不銹鋼球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質可以毫無損失的流過。配用精小型防爆執行器或OHQ防爆執行器，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，電動閥門廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
FBQ941F防爆電動不銹鋼法蘭球閥是一種球體繞垂直于通道軸旋轉90°的閥門，其由回轉型防爆角行程電動執行器和O型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
 |
|

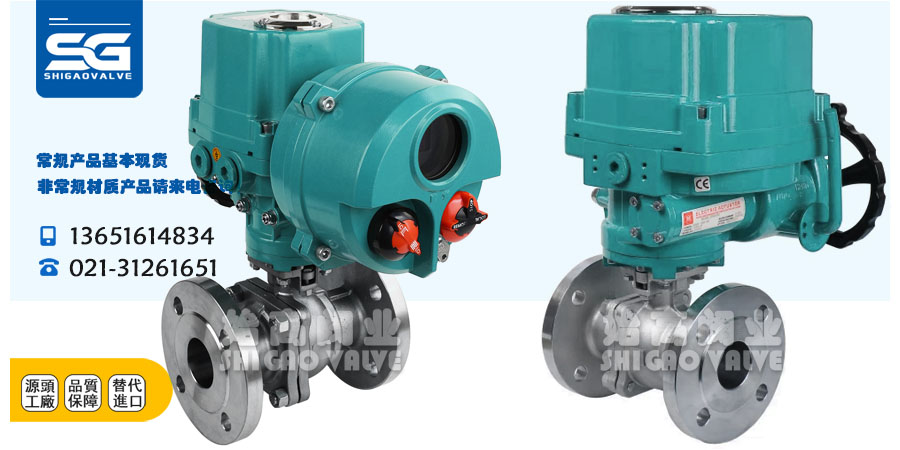

| 智能調節型防爆電動不銹鋼球閥（配OHQ執行器） | 防爆電動不銹鋼球閥（配OHQ執行器） |
1、防爆電動球閥流體阻力小，是所有閥類中流體阻力較小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA，0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0-90°，就能完成啟閉動作或調解動作。
2、全電子式電動執行機構，采用機電一體化機構，具有機內伺服操作和開度信號位置反饋、位置指示，手動操作等功能，功能強，性能可靠、連接簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°)實現比例調節動作。
3、球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏的場合。

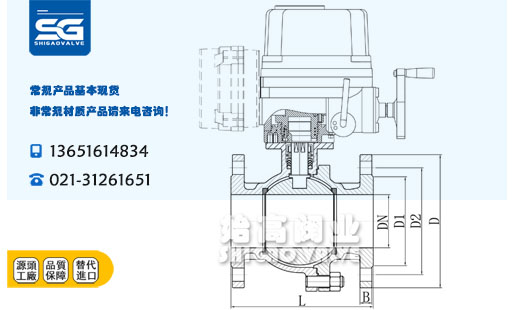

| DN | L | D | D2 | D1 | B | Z-D |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 |
| 50 | 200 | 160 | 125 | 100 | 16 | 4-18 |
| 65 | 220 | 180 | 145 | 120 | 18 | 4-18 |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-32 |
防爆電動不銹鋼法蘭球閥(電動開關球閥)是常見的開關型控制關斷閥，即工作方式為全開或全關的兩位式狀態，由于球閥閥芯采用O型結構，顧被稱為電動O型切斷球閥。電動開關球閥只需通入220VAC電源即可完成開關動作，適用于各種壓差大等快速開關、切斷的管道當中。電動切斷球閥可根據工況要求及使用環境選配防爆型或快速開關執行裝置，充分滿足于各種不同工藝參數的需求。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆電動不銹鋼球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
