在長距離輸水管道中排氣閥的安裝位置該如何選擇，一般建議在泵的出口，止回閥之間裝設，其作用是泵啟動時排氣，停泵時吸氣；在下坡處裝設排氣閥，因?yàn)樵谕１脮r(shí)，可能會造成真空（或負壓）；在長距離緩升（降）坡的高點處，每隔0.4~0.8公里可設置一只復合式排氣閥。具體如下圖：

復合式排氣閥CARX（整體式）、復合式高速排氣閥FGP4X（分體式）主要用于長距離輸水、管線走向起伏較大、易產生斷流彌合及水柱分離的工況。兩者工作原理如下：

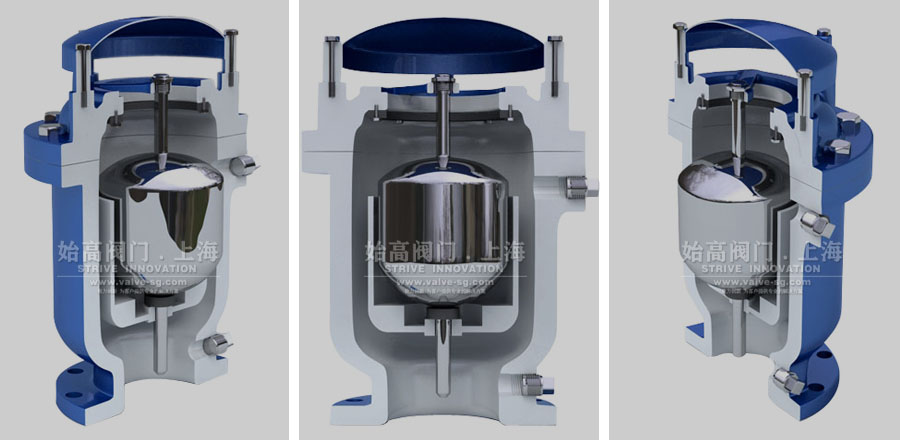

復合式排氣閥CARX（整體式）

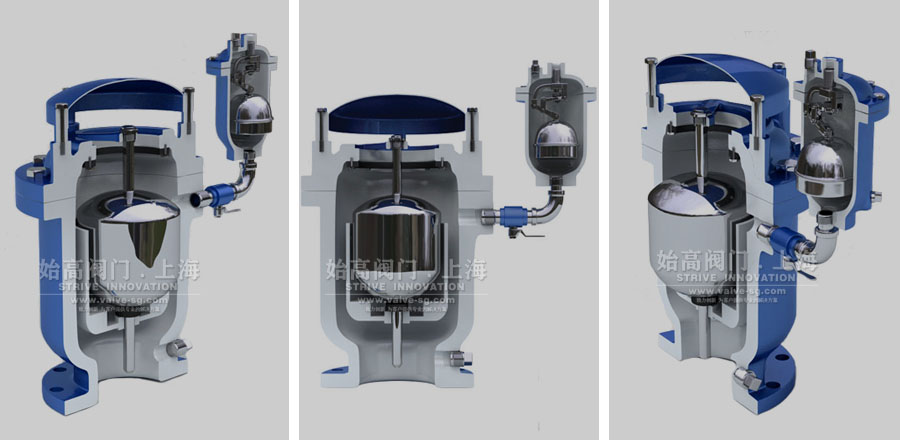

復合式高速排氣閥FGP4X（分體式）

當輸水管內開始注水時，活塞或浮球停留在開啟位置，進行大量排氣。當空氣排完時，閥內積水，浮球被浮起，活塞或浮球至關閉位置，停止大量排氣。當管內水真長輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時少量空氣由微量排氣孔排出（整體式），或由自動排氣閥排氣孔排出（分體式）。當水泵停止，管內水流空時或遇管內產生負壓時，活塞迅速開啟，吸入空氣，確保管線安全。
