AIV-32C - 高速吸氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 真空破壞閥；高速吸氣閥 |
| 產品型號： | AIV-32C | 閥體材質： | 鑄鋼/不銹鋼/球墨鑄鐵 |
| 連接方式： | 法蘭連接 | 適用介質： | 水、水和乙二醇混合液 |
| 公稱通徑： | DN50-DN500 | 公稱壓力： | 1.0Mpa-6.4Mpa |
| 最低開啟壓力： | -0.25psi | 閥桿材質： | 不銹鋼 |
|
高速吸氣閥，真空破壞閥是利用閥門內外的壓力與閥瓣自重間的關系自動啟閉閥門，當閥門腔內壓力降到某一負壓值時，閥門打開，破壞閥腔真空。反之當閥內壓力高于這一負壓值時，閥門關閉。
-安裝在水、油、氣管線和設備上，當管線和設備產生真空時，閥門打開，確保管線和設備的安全。
-安裝在管線容易產生負壓水錘的位置（如水泵出口止回閥后），起緩解和消除負壓水錘。
-與微量排氣閥可組成注氣微排閥。
-吸氣口朝下，避免灰塵、雜物進入吸氣口。
-閥門快速打開，破壞管內真空。
-閥內導管能存貯空氣，形成氣囊，可以吸納和緩解水錘。
-本閥可以單獨使用，也可以和本公司的微量排氣閥組合在一起成為注氣微排閥。
-閥門單獨裝在管線上，可以緩解和降低管線的負壓水錘，為保護管線和降低正壓水錘起關鍵的作用。
真空破壞閥吸氣量
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 負壓值 | 大孔在負壓時的吸氣量L/S(標準狀態) | |||||||||
| -6.9kpa | 152 | 341 | 341 | 605 | 1360 | 2422 | 3781 | 5476 | 7411 | 9724 |
| -13.8kpa | 214 | 482 | 482 | 855 | 1926 | 3422 | 5334 | 7741 | 10526 | 13736 |
| -20.7kpa | 262 | 590 | 590 | 1048 | 2360 | 4192 | 6561 | 9440 | 12886 | 16804 |
| -27.6kpa | 303 | 680 | 680 | 1209 | 2724 | 4862 | 7552 | 10904 | 14868 | 19400 |
| -34.5kpa | 338 | 760 | 760 | 1355 | 3035 | 5428 | 8449 | 12225 | 16615 | 21712 |

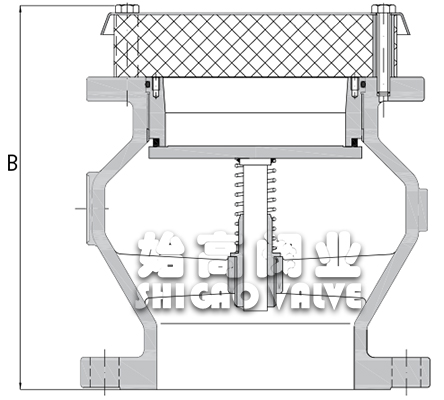

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| B | 180 | 190 | 210 | 225 | 250 | 270 | 310 | 370 | 380 | 420 |
高速吸氣閥在當管線停泵、泄水排空而出現負壓時，水位下降，外接空氣壓力大于管線水壓，滑動體和浮球下落，高速進氣口打開，可以立即吸入外界空氣而消除管線真空。滑動體采用不銹鋼材料，密封表面光滑且不生銹，與橡膠密封圈形成平面而非楔緊密封，不會因長時間密封而發生粘黏現象，因此在出現負壓時能與密封面瞬間脫離。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高速吸氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
