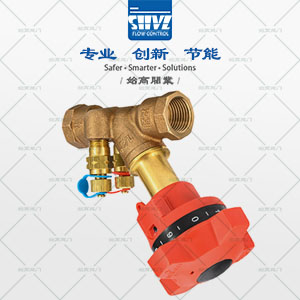

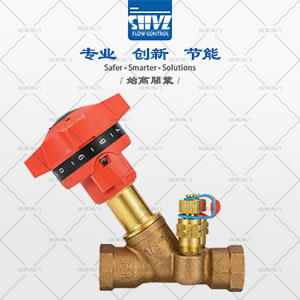

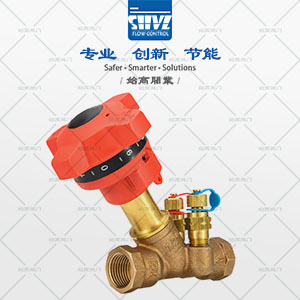

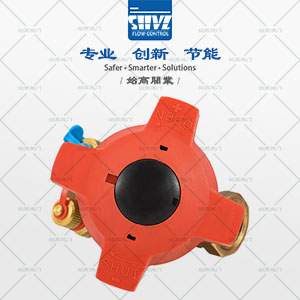

STBV-F25T - 青銅靜態平衡閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 青銅靜態平衡閥 |
| 產品型號： | STBV-F25T | 閥體材質： | 青銅 |
| 連接方式： | 螺紋連接 | 適用壓力： | PN25 |
| 驅動方式： | 手動 | 適用介質： | 水、海水 |
| 螺紋標準： | DIN2999、ANSI B1.20.1、GB/T 7306 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
閥門概述Product introduction
青銅靜態平衡閥采用低阻力Y形結構設計，閥門的節流塞采用P型或V型結構，更有利于平衡閥線性調節。兩端流量測試接頭具有很好的自密封性，調試方便，高精度的閥芯設計以及密封性能保證了測量的準確度以及持久性。
結構特點Features
-測量精度高
-Y型結構緊湊，全流量
-關斷與調節功能
-準確數字設定顯示
-插入式測量點，快速連接
主要零部件材質Material of main parts
| 序號 | 零件 | 材料 |
| 1 | 閥體 | 青銅 |
| 2 | 閥瓣 | DZR黃銅 |
| 3 | 閥蓋 | 青銅 |
| 4 | O型圈 | 三元乙丙橡膠 |
| 5 | 閥桿 | DZR黃銅 |
| 6 | 調節手輪 | 增強尼龍 |
| 7 | 測量嘴 | DZR黃銅 |
外形尺寸Overall Dimension
| 產品代號 | DN | Rc | L | H |
| STBV-F25T-015 | 15 | 1/2 | 87 | 105 |
| STBV-F25T-020 | 20 | 3/4 | 96 | 106 |
| STBV-F25T-025 | 25 | 1 | 100 | 127 |
| STBV-F25T-032 | 32 | 1-1/4 | 114 | 128 |
| STBV-F25T-040 | 40 | 1-1/2 | 125 | 143 |
| STBV-F25T-0050 | 50 | 2 | 146 | 144 |
結語Conclusion
青銅平衡閥用于完成一個系統中各分支回路間的水力平衡。斜閥柄結構形式，增大流量能力，所有功能部件在閥體同側，便于安裝和操作。它的測量通道大大改變了流量的測量精度，協助調試工程師在完成系統平衡的過程中，降低操作難度，提高調試的準確度。
