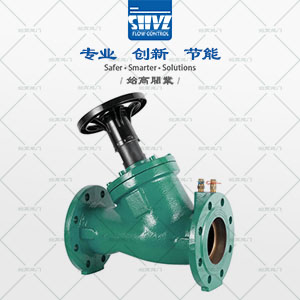

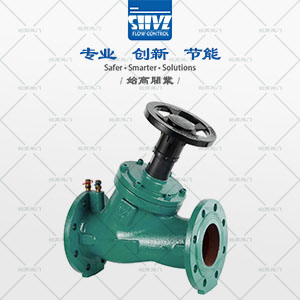

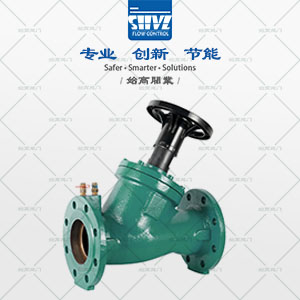

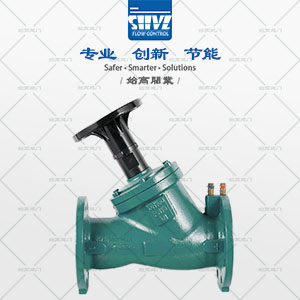

STBV-G16Q - 定流量平衡閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 定流量平衡閥 |
| 產品型號： | STBV-G16Q | 閥體材質： | 球墨鑄鐵DI |
| 連接方式： | 法蘭連接 | 適用壓力： | PN10/PN16/PN25;Class 125/150 |
| 驅動方式： | 手動 | 適用介質： | 空調冷熱水/乙/丙二醇溶液 |
| 適用溫度： | -20°C ~ +120°C | 閥蓋材質： | 球墨鑄鐵 |
| 閥板材質： | 鑄鐵包乙丙橡膠 | 閥座材質： | 球墨鑄鐵 |
| 閥軸材質： | 不銹鋼420 | 法蘭標準： | EN1092-2/ANSI B16.1 |
|
定流量平衡閥是一款法蘭帶測量環的靜態平衡閥，主要用于制冷制暖管道。通過平衡閥調節冷熱介質流量，從而使相應被控制空間的冷暖溫度達到舒適的要求。由于平衡閥調節流量，避免了有些區域過熱或過冷的熱冷不均的現象；也避免了過熱區域為了降溫加大制冷增加耗能，或過冷的區域為了加熱增大耗能，而引起的浪費能源現象，降低了制冷制熱成本。
-系統的末端在供暖、制冷及除濕狀態下正常工作，不會造成能源浪費，舒適度得到保證。
-水泵在zui佳效率區域工作，減少過熱及損耗。
-避免系統流速過高造成的噪音和管道腐蝕。
-保證溫度調節閥在其正常壓差范圍內工作。

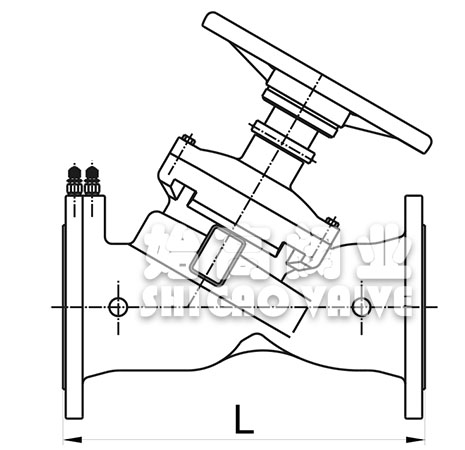

| 產品代號 | NPS | DN | L | Kv | Cv |
| STBV-G16Q-050 | 2 | 50 | 230 | 47.5 | 55.4 |
| STBV-G16Q-065 | 2-1/2 | 65 | 290 | 88.6 | 103.4 |
| STBV-G16Q-080 | 3 | 80 | 310 | 113 | 132 |
| STBV-G16Q-100 | 4 | 100 | 350 | 196 | 230 |
| STBV-G16Q-125 | 5 | 125 | 400 | 328 | 384 |
| STBV-G16Q-150 | 6 | 150 | 480 | 477.5 | 557.2 |
| STBV-G16Q-200 | 8 | 200 | 600 | 826 | 964 |
| STBV-G16Q-250 | 10 | 250 | 730 | 1218 | 1421 |
| STBV-G16Q-300 | 12 | 300 | 850 | 1794 | 2094 |

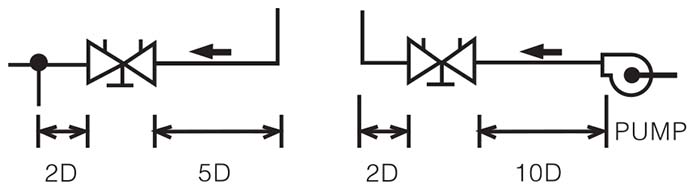

靜態平衡閥安裝前應確保系統內無雜物，請注意介質的流向與閥體上的流向標記一致，靜態平衡閥一般安裝于系統的回水管，當與動態壓差平衡閥配套使用時，安裝于供水管。通常與彎頭或水泵連接時，需要保持一定的直管段安裝距離；當與彎頭連接時，遵循閥前5d，閥后2d原則；當與水泵連接時，遵循10d原則。
定流量平衡閥用于調節經過其閥體內部的介質流量。通過轉動調節閥手柄，平衡閥的閥桿上下運動，調節流量通徑，改變流量曲線特征。平衡閥閥體上配備的壓力檢測口用于測量壓差，根據壓差值可以檢測和調節流量。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的定流量平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
